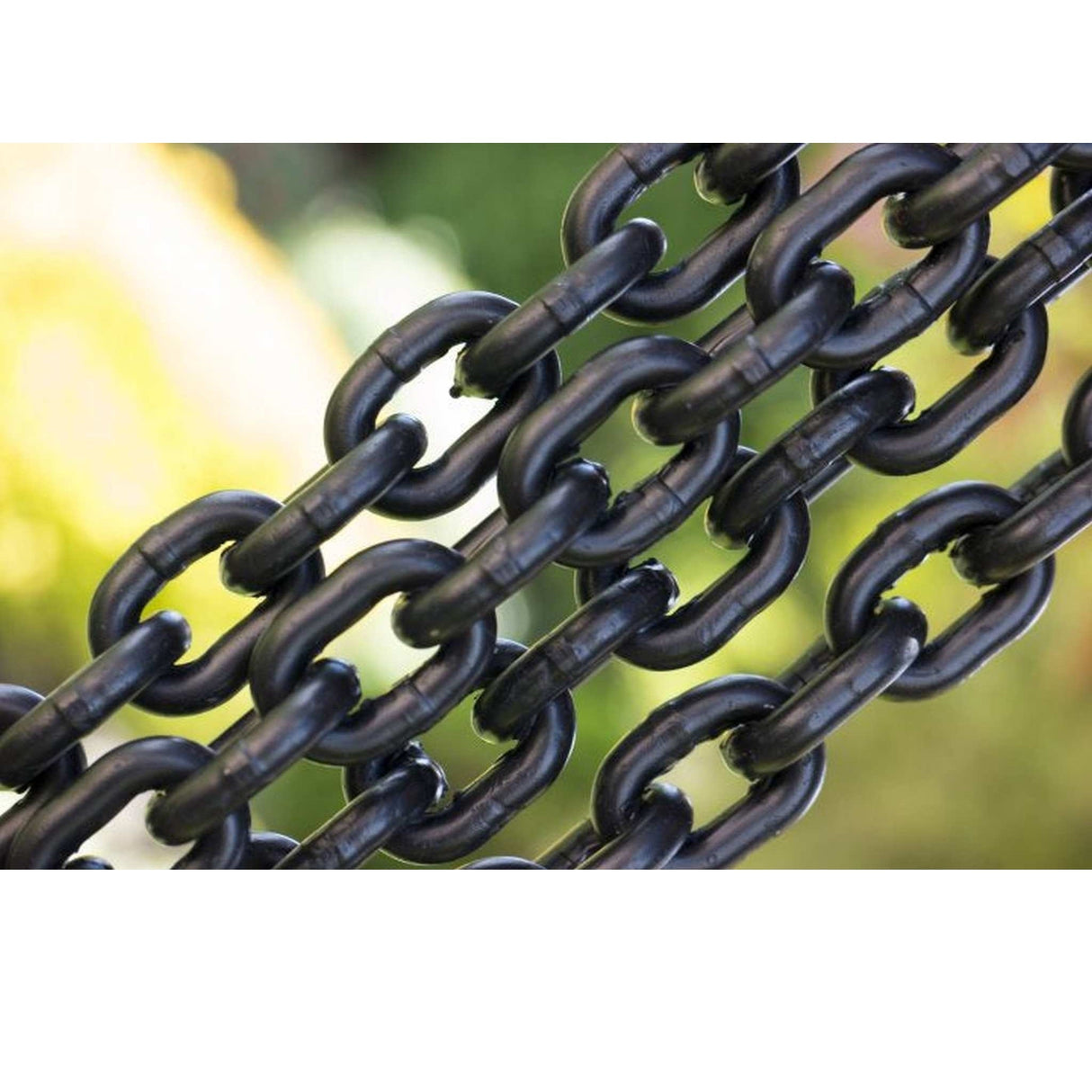

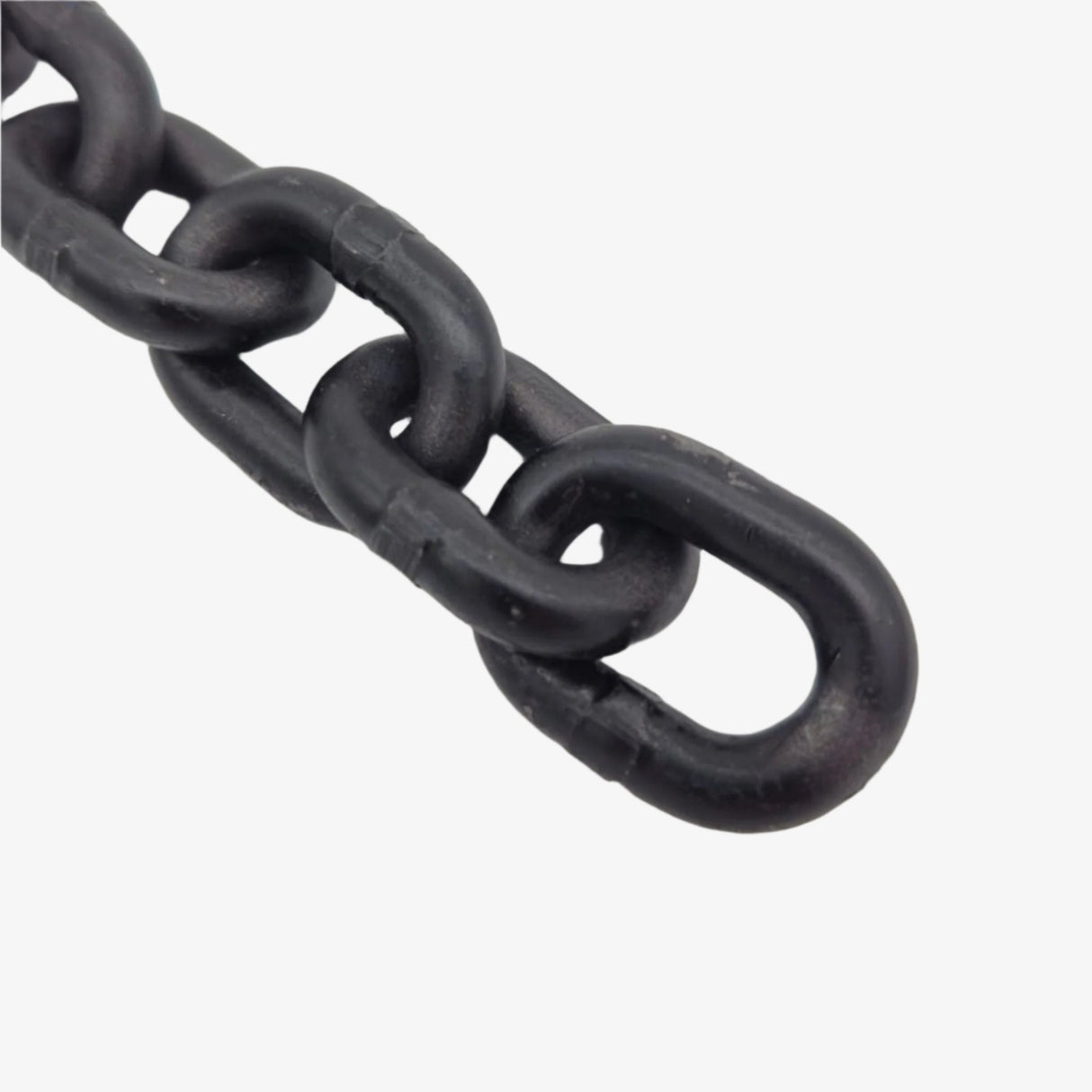

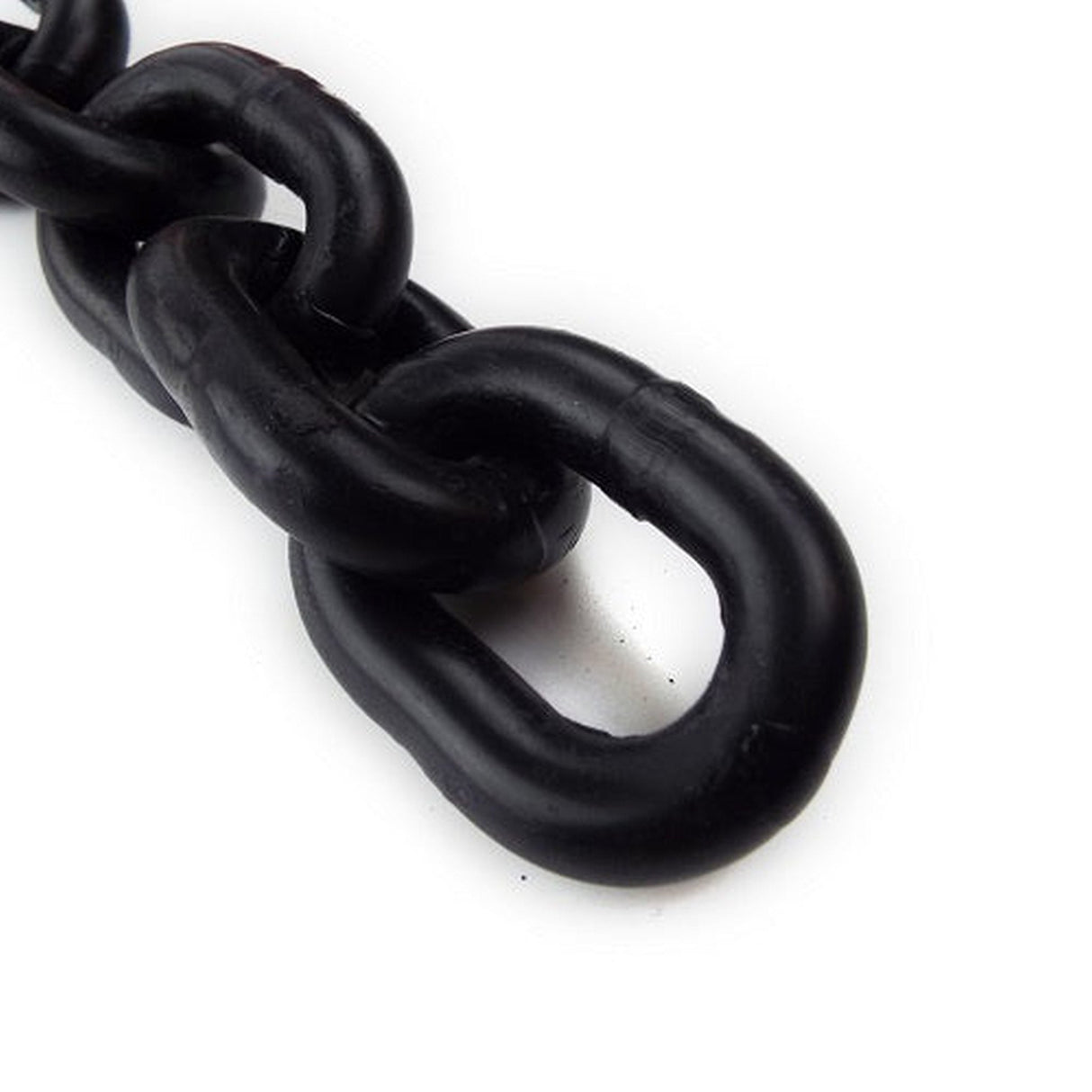

Łańcuch zawiesiowy o wysokiej wytrzymałości, klasa 8, czarny, CHAIN FACTORY ČESKÁ VES
Łańcuchy w zestawie pomalowane są na kolor czarny, inne wykończenie powierzchni (np. cynkowanie) należy określić w zamówieniu.
Zalety łańcuchów wiążących klasy 8,10.
Bezpieczeństwo
- zastosowanie szlachetnych stali stopowych o doskonałych właściwościach mechanicznych,
- obciążenie próbne stanowiące 2,5-krotność nośności,
- możliwość stosowania bez zmiany nośności nawet w bardzo niskich temperaturach.
Gospodarka
- niska waga (w porównaniu do typowych walorów) i łatwy montaż różnych konstrukcji, szczególnie przy zastosowaniu szybkozłączy.
Zatwierdzenie wszystkich konstrukcji i części przez Instytut Badań Inżynieryjnych w Jablonecu nad Nisou i Hauptverband der gewerblichen Berufsgenossenschaften w Hanowerze (45).
W wymienionych konstrukcjach zastosowano głowice zawieszenia ZH, które reprezentują powszechną, standardową konstrukcję.
W przypadku zastosowania w tych konstrukcjach głowic zawieszenia ZHA i ZHZ zmienia się trzecia cyfra w symbolu konstrukcyjnym.
Głowica wisząca powiększona ZHZ – x x 3.
Głowica wisząca ZHA – x x 4.
Katalog do pobrania w formacie pdf: Łańcuchy o wysokiej wytrzymałości i akcesoria T8 i T10, Řetězárna Česká Ves
| Średnica d | Dlugość mocowania p | w1 min | w2 max | Waga | Dopuszczalne obciążanie robocze DOR | Testowane obciążenie | Obciążenie zgrywania | Długości produkcyjne |
| mm | mm | mm | mm | kg/m | kg | kN | kN | m |
| 6 | 18 | 7,8 | 22,2 | 0,8 | 1 120 | 28,3 | 45,2 | 100 m |
| 7 | 21 | 9,1 | 25,9 | 1,1 | 1 500 | 38,5 | 61,6 | 100 m |
| 8 | 24 | 10,4 | 29,6 | 1,4 | 2 000 | 50,3 | 80,4 | 100 m |
| 10 | 30 | 13,0 | 37,0 | 2,2 | 3 150 | 78,5 | 126,0 | 100 m |
| 13 | 39 | 16,9 | 48,1 | 3,8 | 5 300 | 133,0 | 212,0 | 100 m |
| 16 | 48 | 20,8 | 59,2 | 5,7 | 8 000 | 201,0 | 322,0 | 50 m |
| 18 | 54 | 23,4 | 66,6 | 7,3 | 10 000 | 254,0 | 407,0 | po uzgodnieniu |
| 19 | 57 | 24,7 | 70,3 | 8,1 | 11 200 | 284,0 | 454,0 | po uzgodnieniu |
| 20 | 60 | 26,0 | 74,0 | 9,0 | 12 500 | 314,0 | 503,0 | po uzgodnieniu |
| 22 | 66 | 28,6 | 81,4 | 10,9 | 15 000 | 380,0 | 608,0 | po uzgodnieniu |
| 26 | 78 | 33,8 | 96,2 | 15,2 | 21 200 | 531,0 | 849,0 | po uzgodnieniu |
| 32 | 96 | 41,6 | 118,0 | 23,0 | 31 500 | 804,0 | 1 290,0 | po uzgodnieniu |
| 36 | 108 | 46,8 | 133,0 | 29,0 | 40 000 | 1020,0 | 1630,0 | po uzgodnieniu |
