Uchwyt do podnoszenia w poziomie IPH10 - CROSBY
Uchwyt do podnoszenia w poziomie IPH10 - CROSBY

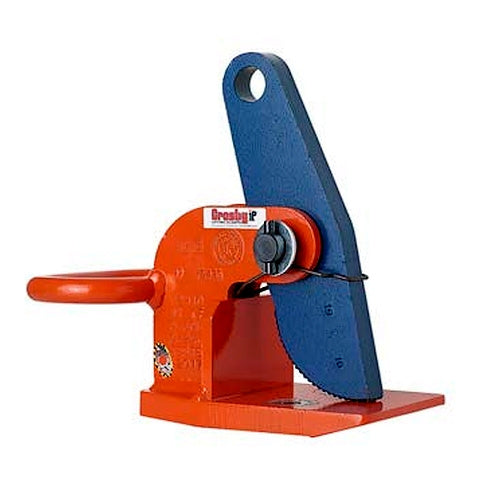

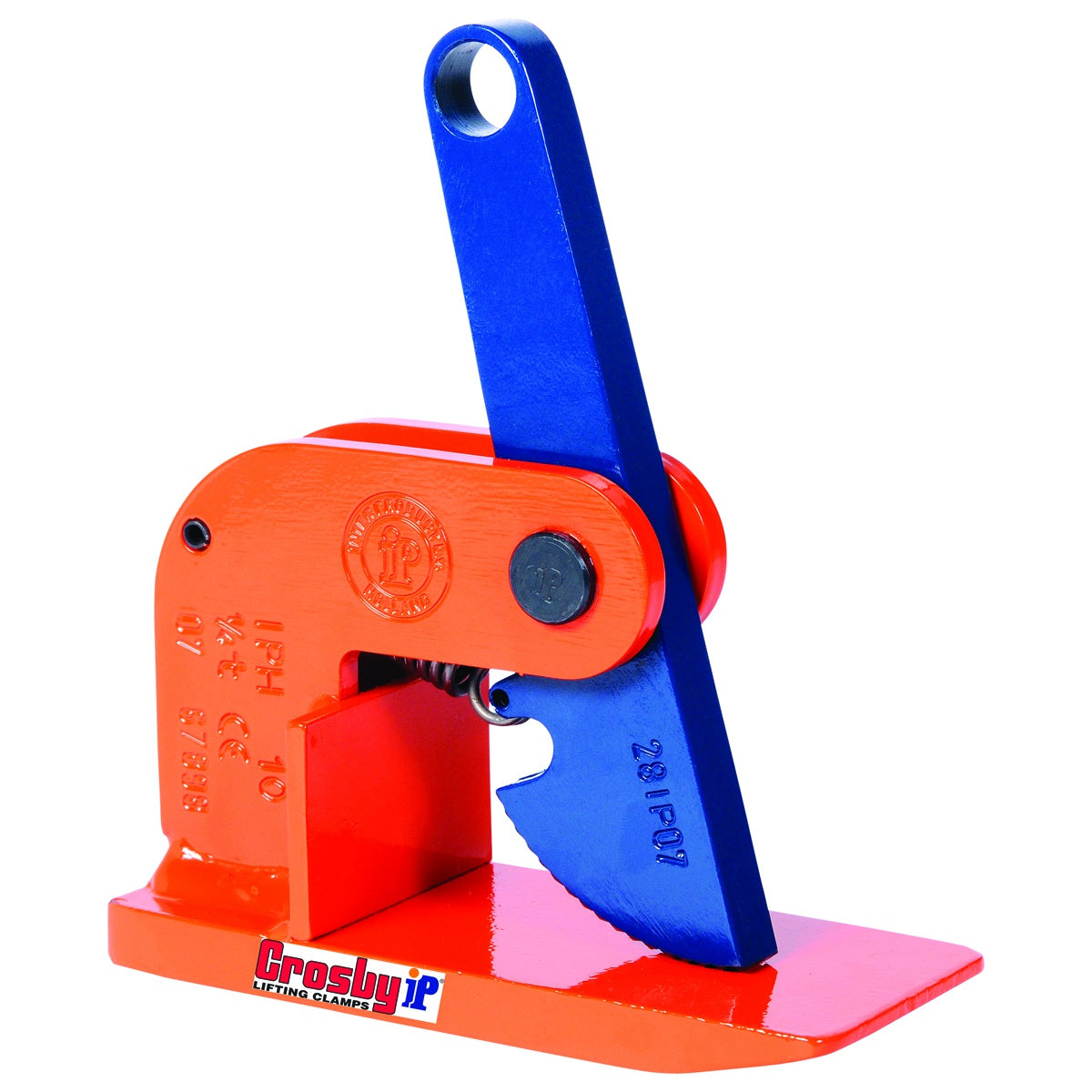

Zacisk poziomy IPH10 CROSBY nadaje się do poziomego podnoszenia i transportu blach stalowych, które nie wyginają się. Zaciski te przeznaczone są do poziomego podnoszenia i transportu za pomocą układu samozaciskowego z naprężeniem wstępnym. Zacisk wyposażony jest w uchwyt i sprężynę.

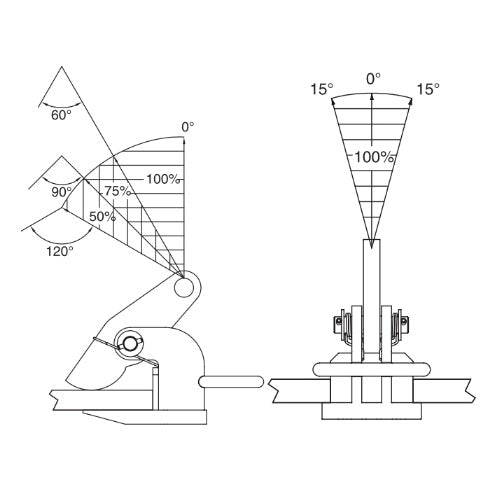

Te zaciski do podnoszenia można również wykorzystać, zawieszając je pionowo pod belką poprzeczną.
Zacisków należy używać co najmniej parami.
Korpus obejmy wykonany jest ze spawanej stali stopowej o dużej wytrzymałości, co pozwala zachować wysoką wytrzymałość i mniejsze wymiary. Części rękojeści są kute ze stopu o wysokiej wytrzymałości.
Każdy zacisk jest indywidualnie testowany do 2-krotności dopuszczalnego obciążenia roboczego, z certyfikatem, oznaczonym unikalnym numerem seryjnym i datą próby obciążeniowej na korpusie zacisku.
Nazwa firmy (CrosbyIP), logo, dopuszczalne obciążenie robocze i rozwarcie szczęk są trwale wybite na korpusie zacisku.
Zacisk do podnoszenia poziomego IPH10 CROSBY, spełnia wymagania norm EN 13155 i ASME B30.20.
Wyprodukowano zgodnie z normą ISO 9001.
Wszystkie zaciski CROSBY są WYPOSAŻONE w RFID - wyposażone w chip identyfikacyjny RFID.

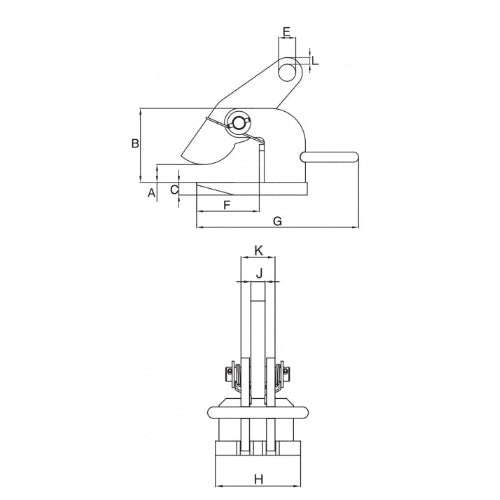

| Model | Maks obciążenie | Szczęki A | B | C | E | F | G | H | J | K | L | Waga |
| --- | t | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| IPH10 | 0,5 | 0 - 20 | 86 | 12 | 16,0 | 103 | 150 | 60 | 12 | 27 | 4 | 1,8 |
| IPH10 | 1,0 | 0 - 35 | 100 | 16 | 16,0 | 103 | 150 | 60 | 12 | 31 | 7 | 2,5 |
| IPH10 | 2,0 | 0 - 60 | 117 | 16 | 22,0 | 109 | 256 | 110 | 20 | 40 | 9 | 5,5 |
| IPH10 | 3,0 | 0 - 60 | 117 | 20 | 26,0 | 109 | 266 | 120 | 20 | 48 | 11 | 7,5 |
| IPH10 | 4,5 | 0 - 60 | 132 | 25 | 30,0 | 104 | 280 | 130 | 20 | 48 | 12 | 10,5 |
| IPH10 | 6,0 | 0 - 60 | 143 | 25 | 36,0 | 123 | 320 | 130 | 20 | 48 | 14 | 13,0 |
| IPH10 | 9,0 | 0 - 60 | 157 | 30 | 43,0 | 133 | 330 | 140 | 25 | 62 | 16 | 18,5 |
| IPH10 | 12,0 | 0 - 60 | 172 | 30 | 47,0 | 141 | 353 | 150 | 25 | 62 | 17 | 21,5 |
