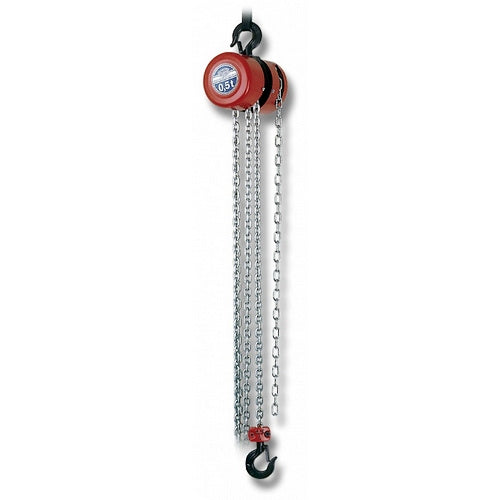

Wciągnik łańcuchowy BRANO - Z100, nośność 1600kg
Wciągnik łańcuchowy BRANO - Z100, nośność 1600kg
Solidna, trwała i wydajna konstrukcja z zabezpieczeniami, spełnia wymagania normy ČSN EN 13157 oraz Dyrektywy Maszynowej 2006/42/WE.
Łatwa obsługa, minimalne wymagania konserwacyjne.
Wciągnik służy do ręcznego podnoszenia i opuszczania ładunków w pionie, zwłaszcza w miejscach pozbawionych źródła prądu lub może być stosowany jako zapasowe urządzenie manipulacyjne na stanowiskach pracy, gdzie konieczne jest zapewnienie obsługi ładunków nawet w przypadku awarii zasilania.
Standardowo z łańcuchem sterującym dla podnoszenia 3 m. Wysokość podnoszenia można zwiększyć poprzez przedłużenie łańcucha (akcesoria). Łańcuch sterowania zostanie automatycznie przedłużony o łańcuch wsparcia.
Wciągnik łańcuchowy Z100 dostępny jest w następujących rozmiarach: udźwig 500kg, udźwig 1000kg, udźwig 1600kg, udźwig 3200kg, udźwig 5000kg, udźwig 7500kg, udźwig 10 000kg.
| Model | Dopuszczalne obciążanie robocze DOR | Ilość cięgn łańcucha | Łańcuch podnoszący | Łańcuch ręczny | F | Prędkość dżwigu | a | d | D | e (min) | L (min) | Waga |
| --- | t | --- | mm | mm | N | (m/min) | mm | mm | mm | mm | mm | kg |
| Z100 | 0,25 | 1 | Ø 3,1 x 9,3 | Ø 3 x 14,3 | 270 | 2,000 | 120 | 30 | 80 | 18,5 | 255 | 4,4 |
| Z100 | 0,50 | 1 | Ø 5 x 15 | Ø 4 x 20 | 300 | 1,100 | 165 | 30 | 115 | 18,5 | 250 | 8,5 |
| Z100 | 1,00 | 1 | Ø 7 x 21 | Ø 4 x 20 | 350 | 0,700 | 180 | 36 | 136 | 23,5 | 330 | 14,1 |
| Z100 | 1,60 | 1 | Ø 9 x 27 | Ø 4 x 20 | 320 | 0,360 | 220 | 43 | 198 | 29,5 | 410 | 24,0 |
| Z100 | 3,20 | 1 | Ø 11 x 31 | Ø 4 x 20 | 400 | 0,290 | 254 | 50 | 220 | 35,5 | 510 | 37,4 |
| Z100 | 5,00 | 2 | Ø 11 x 31 | Ø 4 x 20 | 400 | 0,145 | 254 | 56 | 220 | 39,5 | 655 | 52,3 |
| Z100 | 7,50 | 2 | Ø 11 x 31 | Ø 4 x 20 | 480 | 0,150 | 254 | 56 | 220 | 43,0 | 875 | 70,0 |
| Z100 | 10,00 | 3 | Ø 11 x 31 | Ø 4 x 20 | 400 | 0,100 | 254 | 63 | 220 | 47,0 | 1000 | 85,0 |
* Obliczono przy założeniu odwijania 30 m łańcucha ręcznego na minutę.
