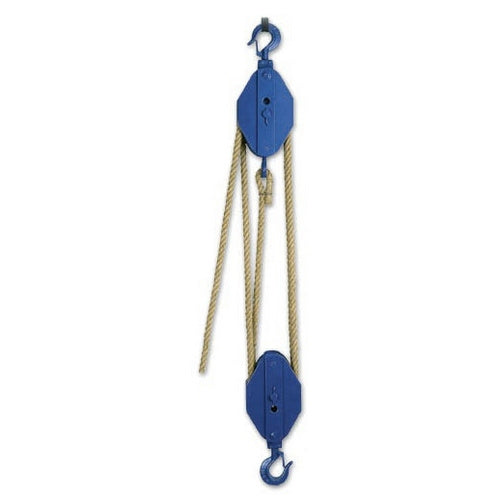

Wciągnik linowy K11, do lin włókiennych/tekstylnych
Wciągnik linowy K11, do lin włókiennych/tekstylnych
Wciągniki ogólne służą jako przenośne narzędzia do montażu, napraw i innych prac. Służą do podnoszenia lub ciągnięcia ładunków w dowolnym kierunku za pomocą ręcznego ciągnięcia liny, ale zwykle za pomocą bram z napędem silnikowym.
Zgodnie z wymogami dyrektywy 2006/42/WE i czeskimi normami technicznymi ČSN EN ISO 12100 i ČSN EN 13157+A1.
W kategorii wciągników ogólnych do lin konopnych oferujemy także wciągnik K10 i wciągnik K12.
W kategorii wciągników ogólnych do lin stalowych oferujemy wciągnik K15.
Nieruchomości:
Solidna, prosta konstrukcja.
Minimalne wymagania konserwacyjne.
Wciągnik ten jest standardowo dostarczany bez liny. Linę należy zamówić osobno, w zależności od wymaganego udźwigu i wysokości podnoszenia.

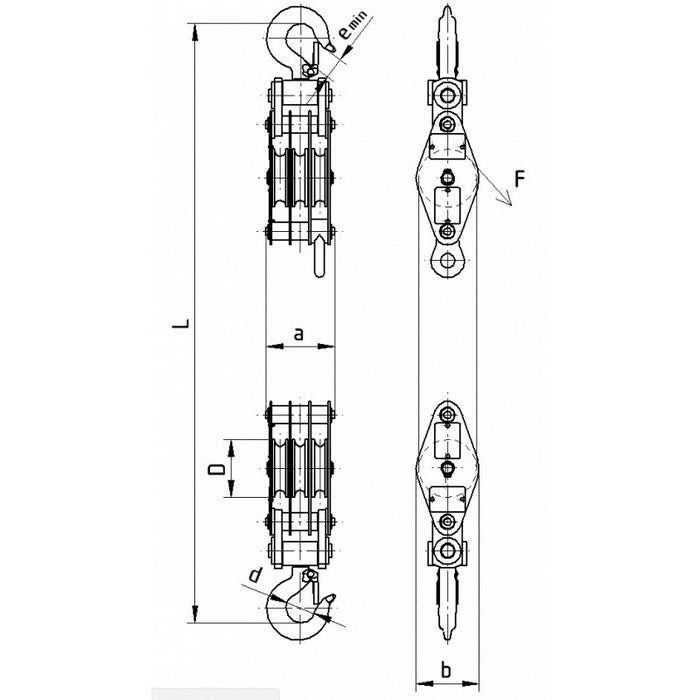

| Model | Dopuszczalne obciążanie robocze DOR | a | b | d | D | e min | L min | Typ liny | Ilość rolek | Średnica liny maks. | F | Waga |
| --- | t | mm | mm | mm | mm | mm | mm | --- | --- | mm | N | kg |
| K10 | 0,5 | 72 | 145 | 30 | 125 | 18,5 | 730 | Tekstyl | 1 | 25,0 | 2660 | 14,0 |
| K11 | 1,0 | 115 | 145 | 36 | 125 | 23,5 | 930 | Tekstyl | 2 | 25,0 | 2760 | 19,0 |
| K11 | 2,0 | 125 | 200 | 50 | 180 | 35,5 | 1215 | Tekstyl | 2 | 26,0 | 5670 | 30,0 |
| K12 | 0,3 | 75 | 65 | 30 | 60 | 18,5 | 570 | Tekstyl | 3 | 10,0 | 575 | 3,5 |
| K15 | 1,0 | 80 | 200 | 36 | 180 | 23,5 | 1175 | Stal | 1 | 12,5 | 5620 | 20,0 |
| K15 | 2,0 | 100 | 250 | 50 | 230 | 35,5 | 1215 | Stal | 1 | 12,5 | 11260 | 43,0 |
| K15 | 4,0 | 115 | 300 | 56 | 280 | 39,5 | 1410 | Stal | 1 | 20,0 | 22400 | 54,0 |
| K15 | 6,0 | 145 | 350 | 63 | 325 | 50,0 | 1770 | Stal | 1 | 20,0 | 33730 | 104,0 |
