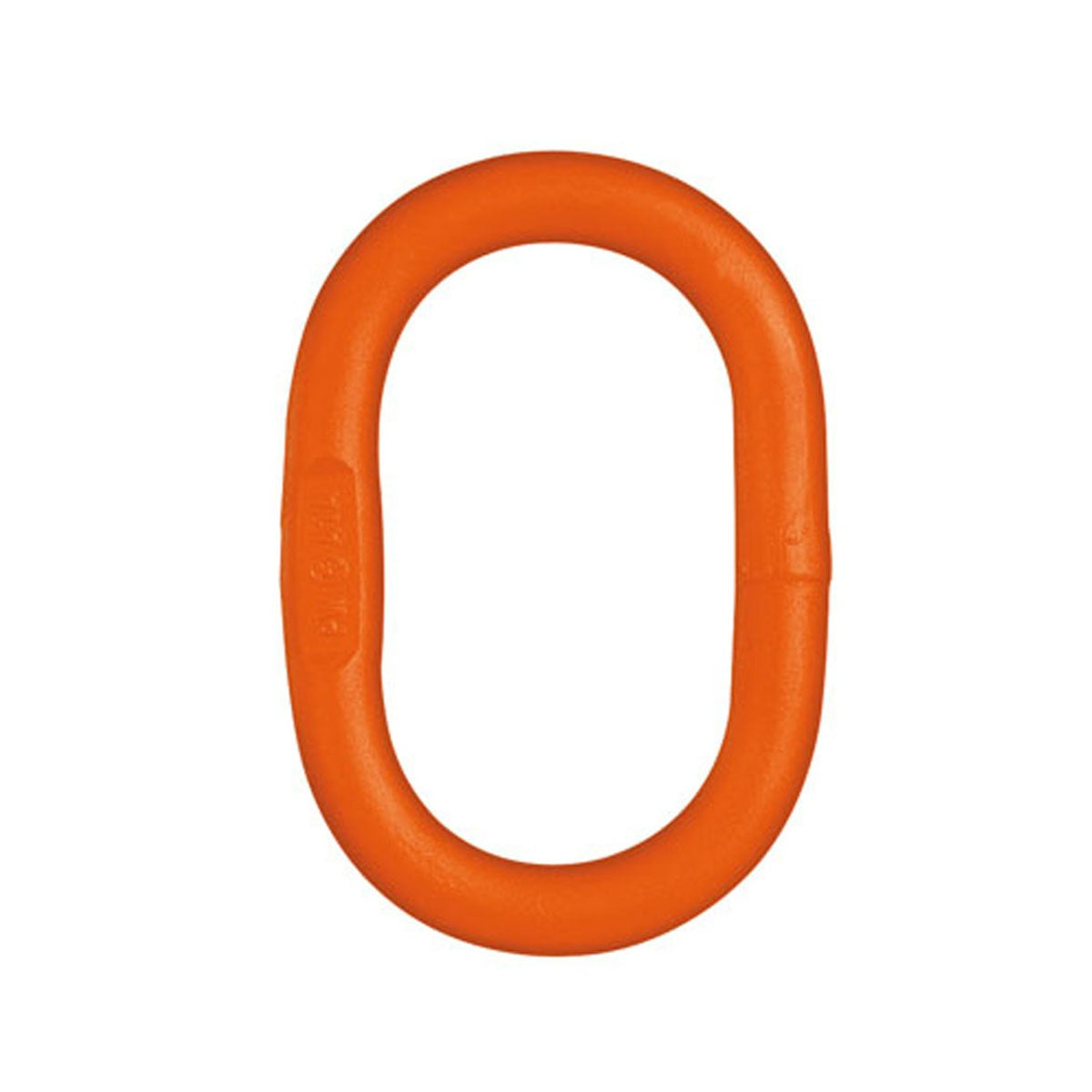

Ogniwo główne zawiesiowe AW, klasa 10, PEWAG WINNER
Ogniwo główne zawiesiowe AW, klasa 10, PEWAG WINNER
Ogniwo zawiesiowe do łańcuchów 1-cięgnowych - cesja paragraf A I.
Ogniwo zawiesiowe do łańcuchów 2-cięgnowych - cesja paragraf A II.
Ogniwo zawiesiowe 3 + 4 cięgnowe łańcuchy - A III/IV - w połączeniu z ogniwem przejściowym BW w zawieszowych zestawach VW.
Jako ogniwo końcowe użyteczne - przypisanie łańcuchów A I.
Łącznik zawieszenia odpowiedni do pewag Connex oraz jako element systemów spawanych. Może być również stosowany jako głowica zawieszenia dla 1 żyły AW I, a także dla łańcucha 2-żyłowego AW II.
W przypadku łańcuchów 3- i 4-cięgnowych może być stosowany tylko w połączeniu z ogniwami przejściowymi BW w 4 cięgnowych zawieszowych zestawach VW. Idealny do prostego i szybkiego montażu łańcuchów 1 i 2cięgnowychza pomocą łączników Connex. Może być również stosowany jako ogniwo nośne w systemach spawanych – bardzo łatwy w montażu! Nadaje się również jako ogniwo końcowe typu AI, patrz tabela maksymalnych rozmiarów haków zgodnie z DIN 15401 i DIN 15402 poniżej.
Dzięki płaskiemu kształtowaniu oka jego możliwości połączenia są naprawdę wszechstronne, co jest wielką zaletą tego artykułu. Ogniwo jest produkowane zgodnie z normą EN 1677-4 z wartościami mechanicznymi dla G10.

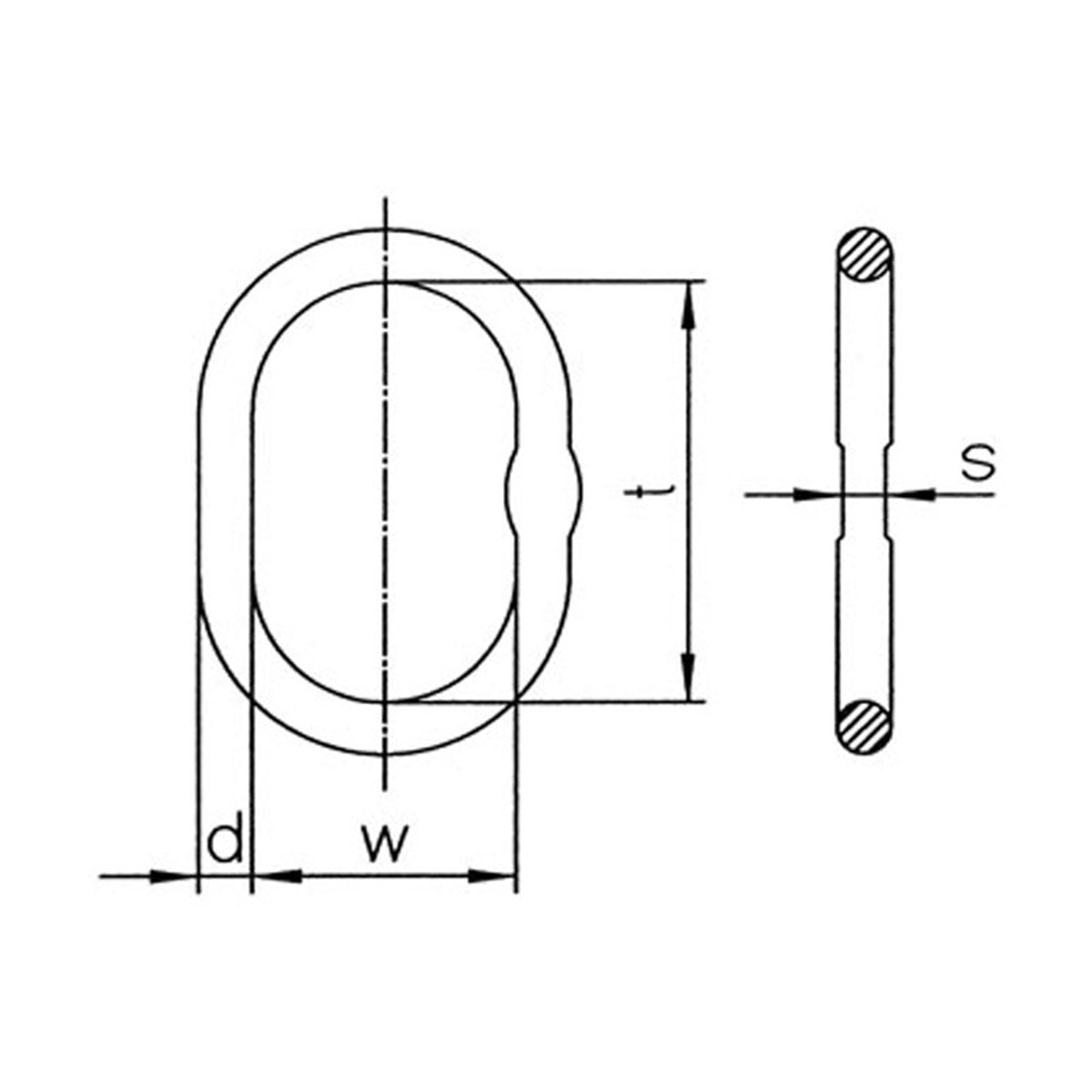

| Model | Dopuszczalne obciążanie robocze DOR (0+45°) | Hak DIN15401 | d | t | w | s | Waga | 1-cięgne | 2-cięgne |
| --- | t | --- | mm | mm | mm | mm | kg | A I | A II |
| AW 10 | 1,4 | 1,6 | 10 | 80 | 50 | 10 | 0,14 | 5 | 5 |
| AW 13 | 2,3 | 2,5 | 13 | 110 | 60 | 10 | 0,34 | 6+7 | 6 |
| AW 16 | 3,5 | 2,5 | 16 | 110 | 60 | 14 | 0,53 | 8 | 7 |
| AW 18 | 5,0 | 5,0 | 19 | 135 | 75 | 14 | 0,92 | 10 | 8 |
| AW 22 | 7,6 | 6,0 | 23 | 160 | 90 | 17 | 1,60 | 13 | 10 |
| AW 26 | 10,0 | 8,0 | 27 | 180 | 100 | 20 | 2,46 | 16 | 13 |
| AW 32 | 14,0 | 10,0 | 33 | 200 | 110 | 26 | 4,14 | 19 | 16 |
| AW 36 | 25,1 | 16,0 | 36 | 260 | 140 | - | 6,22 | 22 | 19 |
| AW 45 | 30,8 | 25,0 | 45 | 340 | 180 | - | 12,82 | 26 | 22 |
| AW 50 | 40,0 | 32,0 | 50 | 350 | 190 | - | 16,55 | 32 | 26 |
| AW 56 | 64,0 | 32,0 | 56 | 400 | 200 | - | 27,01 | - | 32 |
| AW 72 | 85,0 | 50,0 | 70 | 460 | 250 | - | 45,00 | - | - |
