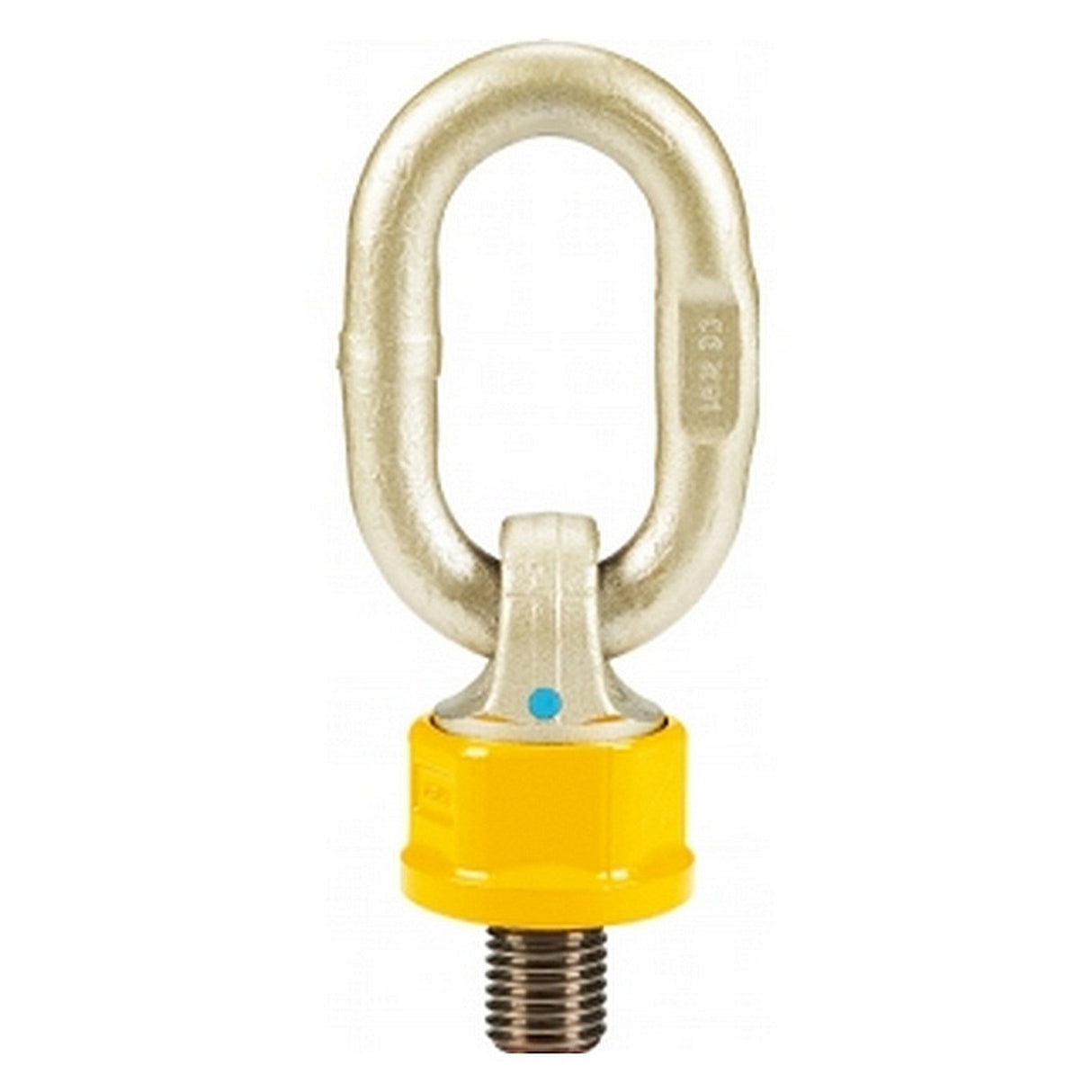

Punkt mocowania 8-251, klasa 10 - obrotowy

YOKE  |  SKU: 092FA007-0008
Rozmiar, nośność
208,24 zł bez VAT
Wysyłka obliczana przy kasie.

Otočný o 230°, otočný o 360° díky unikátní konstrukci kuličkového ložiska.
Bezpečnostní faktor 4:1, ve všech směrech.
Vyrobeno z kované legované oceli, kalené a temperované.
Vyrobeno a testováno v souladu s EN1677-1.
Certifikováno DGUV GS-OA-15-04.
Jednotlivé kované díly a kód šarže odkazují na list zkušebního certifikátu.
Šrouby s metrickým závitem (ASME / ANSI B18.3.1M).
Odolnost testována na 2,5násobek WLL.
Únava hodnocená na 1,5 násobek WLL.
Všechny body YOKE Super splňují nebo překračují všechny požadavky ASME B30.26.
Snadná montáž nebo demontáž díky kovanému šestihrannému tělu Super Point.
Možnost otáčení pod zatížením. Neotáčejte nepřetržitě ve směru 90 stupňů při plném zatížení.

Vázací bod 8-251, tř.10- otočný

Vázací bod 8-251, tř.10- otočný

Označení Nosnost WLL Nosnost WLL (z) M E TPI G C K F D B A Moment Hmotnost
--- t t (mm) mm DIN13 mm mm mm mm mm mm mm Nm kg
8-251-007-01 0,5 1,0 M10 18 1,50 36,5 48 34 101 13 53 35 10 - 40 0,40
8-251-007-02 0,7 1,4 M12 18 1,75 36,5 48 34 101 13 53 35 15 -40 0,40
8-251-007-03 0,7 1,4 M12 25 1,75 36,5 48 34 101 13 53 35 15 -40 0,40
8-251-007-04 1,0 2,0 M14 20 2,00 36,5 48 34 101 13 53 35 30 - 40 0,40
8-251-014-01 1,4 2,8 M16 20 2,00 36,5 48 34 101 13 53 35 45 - 130 0,44
8-251-014-02 1,4 2,8 M16 24 2,00 36,5 48 34 101 13 53 35 45 - 130 0,50
8-251-014-03 1,4 2,8 M16 30 2,00 36,5 48 34 101 13 53 35 45 - 130 0,50
8-251-014-04 1,7 3,4 M20 30 2,50 36,5 48 34 101 13 53 35 75 - 130 0,50
8-251-014-05 1,7 3,4 M20 30 3,00 36,5 48 34 101 13 53 35 90 - 130 0,50
8-251-025-01 2,5 5,0 M20 30 2,50 52 68 46 127 16 59 35 100 - 170 1,00
8-251-025-02 2,5 5,0 M20 40 2,50 52 68 46 127 16 59 35 100 - 170 1,00
8-251-025-03 2,5 5,0 M20 50 2,50 52 68 46 127 16 59 35 100 - 170 1,10
8-251-025-04 2,5 5,0 M20 70 2,50 52 68 46 127 16 59 35 100 - 170 1,10
8-251-040-01 4,0 8,0 M30 30 3,00 57 75 50 148 19 73 40 190 - 280 1,50
8-251-040-02 4,0 8,0 M30 36 3,00 57 75 50 148 19 73 40 190 - 280 1,50
8-251-040-03 4,0 8,0 M30 45 3,00 57 75 50 148 19 73 40 190 - 280 1,50
8-251-040-04 4,0 8,0 M30 50 3,00 57 75 50 148 19 73 40 190 - 280 1,50
8-251-040-05 4,0 8,0 M30 35 3,50 57 75 50 148 19 73 40 190 - 280 1,50
8-251-067-01 6,7 12,0 M30 35 3,50 70 95 65 163 19 68 40 230 - 400 2,40
8-251-067-02 6,7 12,0 M30 45 3,50 70 95 65 163 19 68 40 230 - 400 2,40
8-251-067-03 6,7 12,0 M30 50 3,50 70 95 65 163 19 68 40 230 - 400 2,50
8-251-067-04 6,7 12,0 M30 60 3,50 70 95 65 201 22 68 40 230 - 400 2,50
8-251-080-01 8,0 12,0 M30 35 3,50 81 106 75 201 22 95 50 270 - 600 3,60
8-251-080-02 8,0 12,0 M30 45 3,50 81 106 75 201 22 95 50 270 - 600 3,70
8-251-100-01 10,0 15,0 M36 50 4,00 81 106 75 201 22 95 50 270 - 600 3,80
8-251-100-02 10,0 15,0 M36 54 4,00 81 106 75 201 22 95 50 270 - 600 3,90
8-251-125-01 12,5 15,0 M42 50 4,50 81 106 75 201 22 95 50 270 - 700 3,90
8-251-125-02 12,5 15,0 M42 60 4,50 81 106 75 201 22 95 50 270 - 700 4,00
8-251-125-03 12,5 15,0 M42 63 4,50 81 106 75 201 22 95 50 270 - 700 4,00
8-251-125-04 12,5 15,0 M45 60 4,50 81 106 75 201 22 95 50 270 - 700 4,10
8-251-125-05 12,5 15,0 M48 72 5,00 81 106 75 256 32 95 50 270 - 700 4,40
8-251-170-01 13,0 20,0 M42 60 4,50 104 127 95 256 32 129 70 350 - 800 7,40
8-251-170-02 17,0 25,0 M45 60 4,50 104 127 95 256 32 129 70 350 - 800 7,50
8-251-170-03 17,0 25,0 M48 60 5,00 104 127 95 256 32 129 70 350 - 800 7,60
8-251-170-04 17,0 25,0 M48 72 5,00 104 127 95 256 32 129 70 350 - 800 7,70
8-251-170-05 18,0 25,0 M56 78 5,50 104 127 95 256 32 129 70 350 - 900 8,10
8-251-170-06 18,0 25,0 M56 85 5,50 104 127 95 256 32 129 70 350 - 900 8,10
8-251-200-01 20,0 25,0 M64 96 6,00 104 127 95 256 32 129 70 350 - 900 8,90
8-251-200-02 20,0 25,0 M64 110 6,00 104 127 95 256 36 129 70 350 - 900 9,30
8-251-280-01 28,0 32,5 M64 96 6,00 129 174 115 305 36 131 80 500 - 1000 16,40
8-251-280-02 28,0 32,5 M72 120 6,00 129 174 115 305 36 131 80 500 - 1200 17,70
8-251-280-03 28,0 32,5 M80 150 6,00 129 174 115 305 131 80 500 - 1200 19,60
8-251-350-01 35,0 40,0 M80 120 6,00 148 187 135 366 45 366 100 500 - 1400 25,30
8-251-350-02 35,0 40,0 M90 150 6,00 148 187 135 366 45 366 100 500 - 1500 27,80
8-251-400-01 40,0 50,0 M80 120 6,00 170 210 145 340 45 340 90 500 - 1500 31,90
8-251-400-02 40,0 50,0 M90 115 6,00 170 210 145 340 45 340 90 500 - 1500 33,60
8-251-400-03 40,0 50,0 M90 150 6,00 170 210 145 340 45 340 90 500 - 1500 34,20
8-251-400-04 40,0 50,0 M100 150 6,00 170 210 145 340 45 340 90 500 - 1700 35,20
