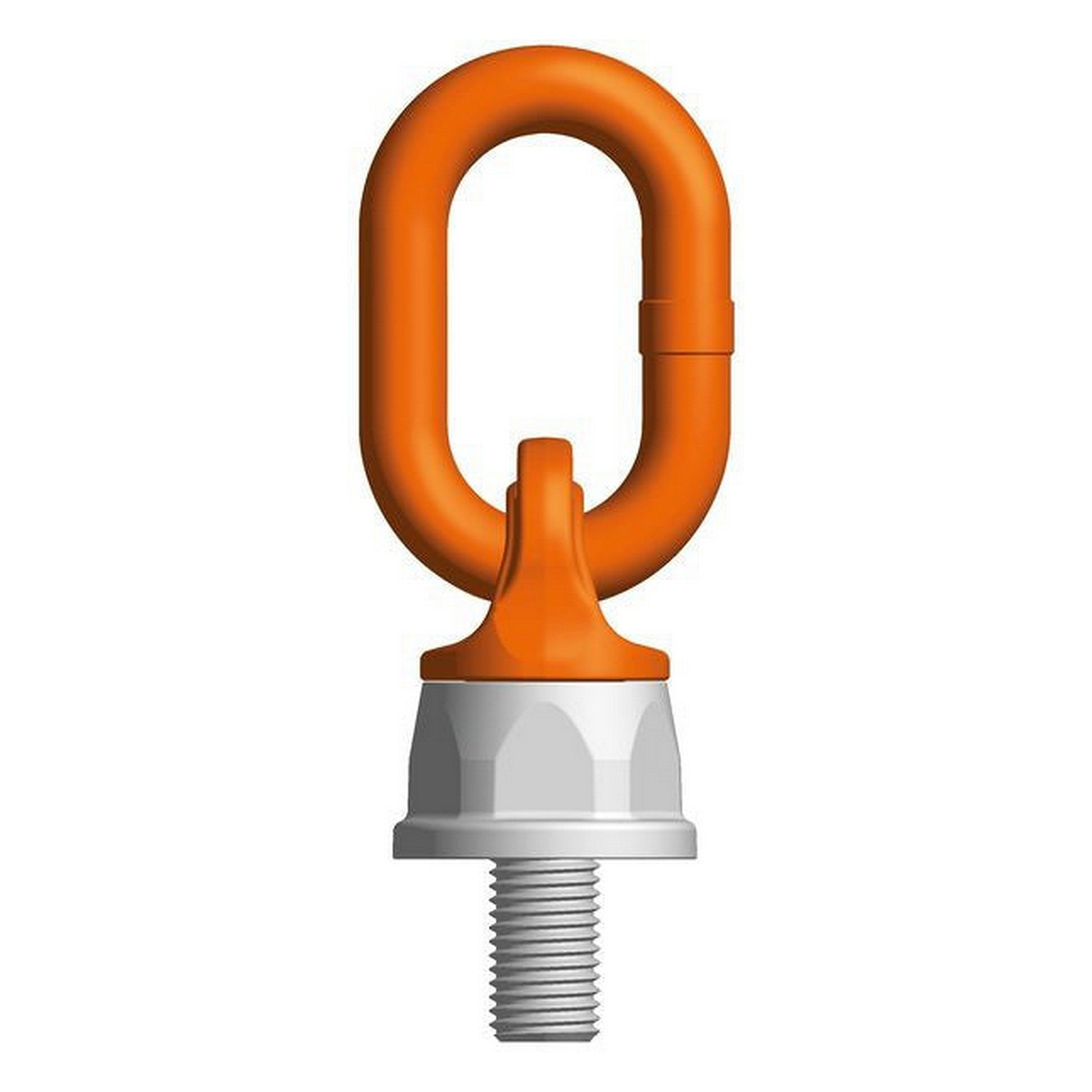

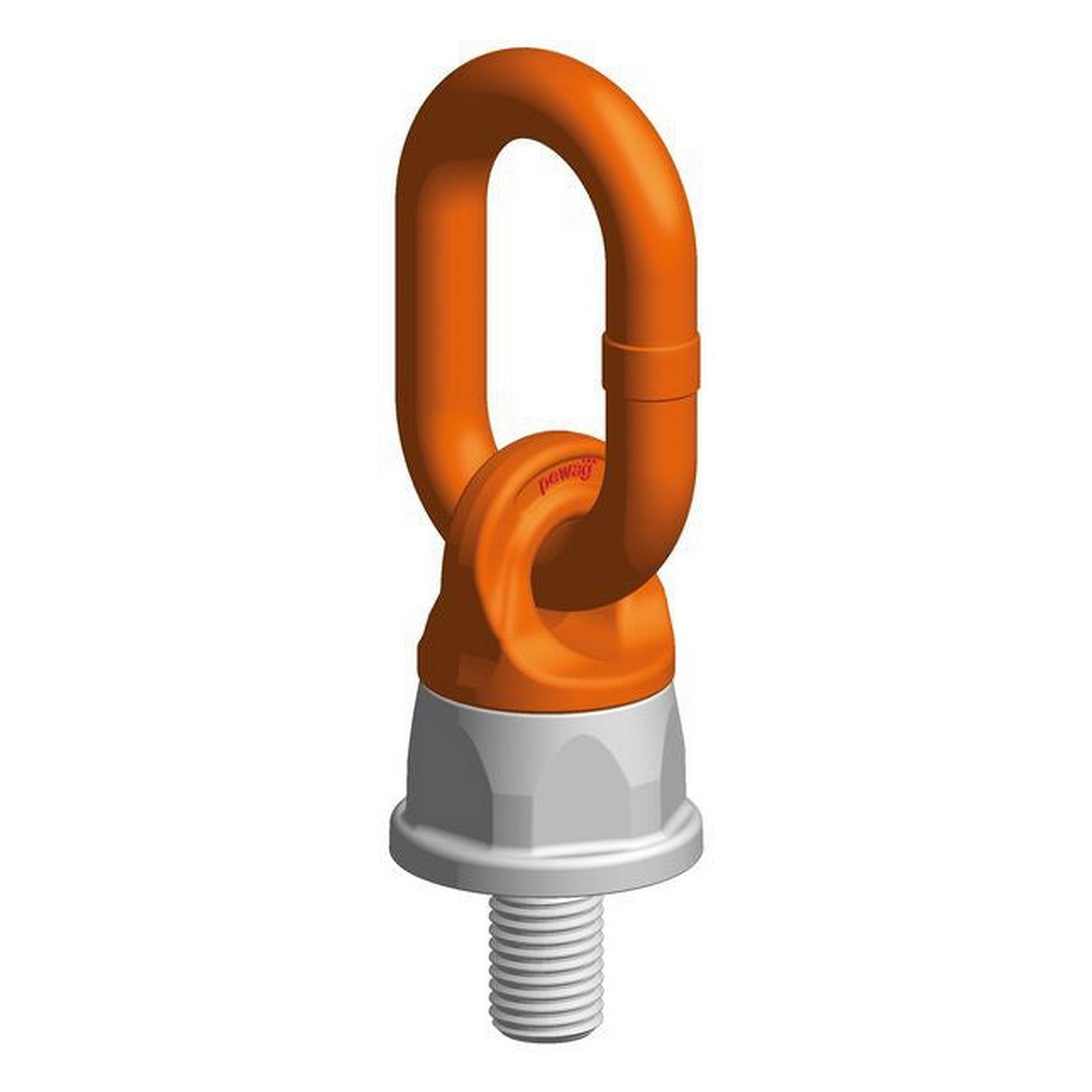

Punkt mocujący obrotowo uchylny wkręcany - PLDW - Pewag Winner Profilift

PEWAG  |  SKU: 092PE005-0008
Rozmiar, nośność
264,10 zł bez VAT
Wysyłka obliczana przy kasie.

Punkt mocujący obrotowo uchylny wkręcany - PLDW - Pewag Winner Profilift

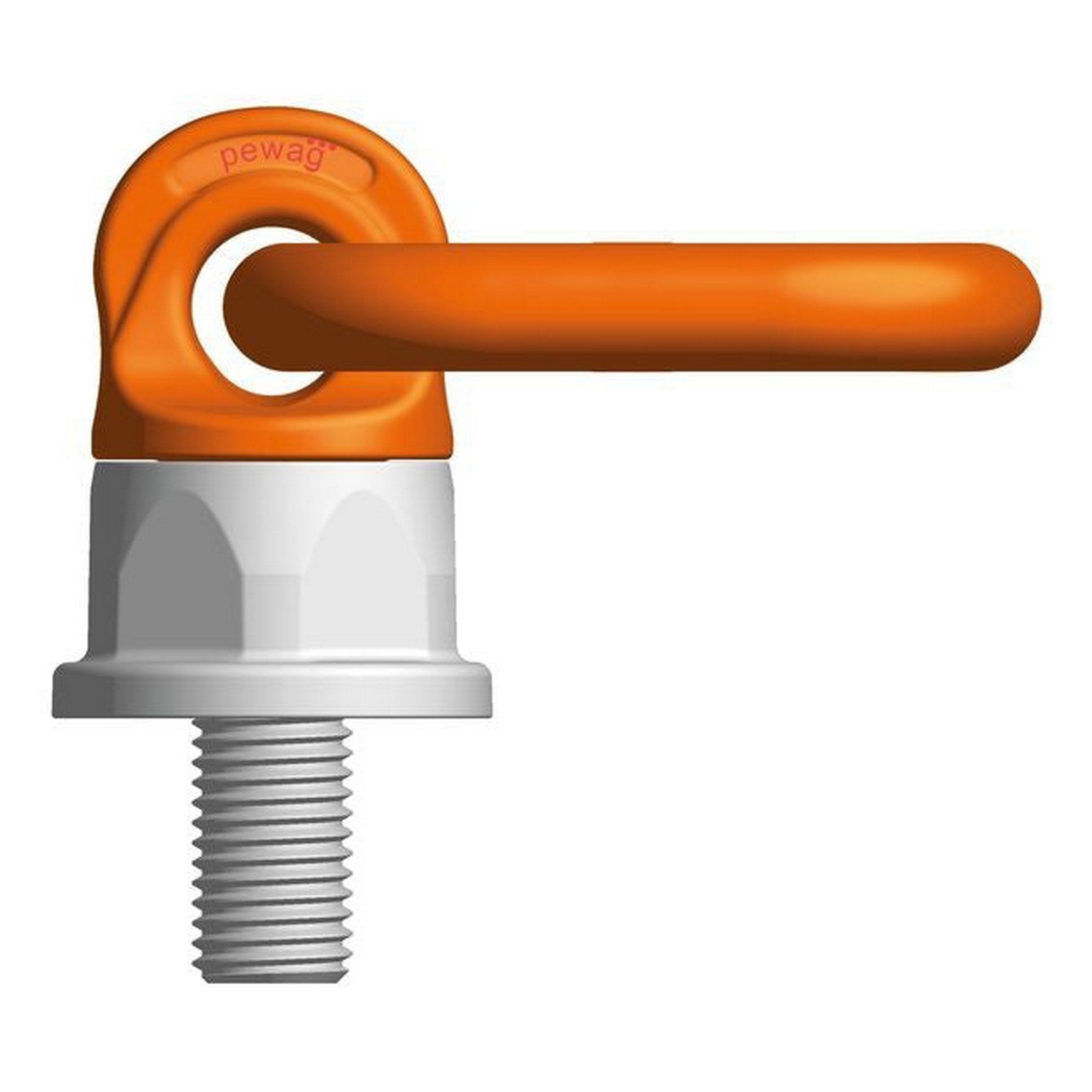

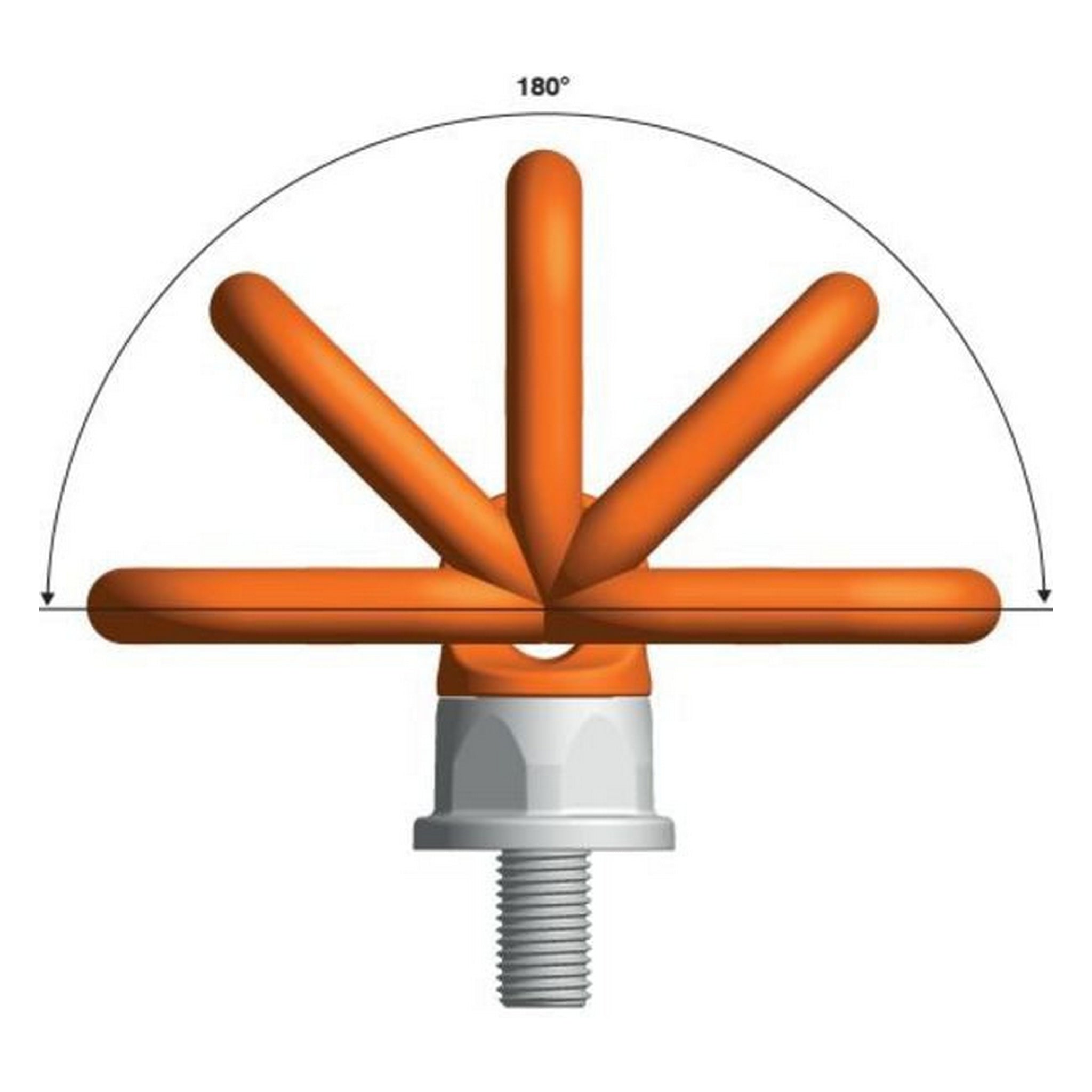

Punkt mocowania z łożyskiem kulowym, obrotowy o 360 ° pod obciążeniem. Bardzo wytrzymałe ucho regulowane w zakresie 180°.

Specjalna śruba o klasie wytrzymałości 10.9, która jest zabezpieczona przed utratą. Śruba jest w 100% sprawdzana metodą defektoskopii, posiada obróbkę antykorozyjną, a nośność i rozmiar gwintu są na niej zaznaczone. Można zamocować kluczem sześciokątnym lub kluczem francuskim. Każdy punkt mocownaia jest oznaczony numerem, który umożliwia identyfikowalność. Tabelka o maksymalnej nośności w zależności od rodzaju zastosowania, takiego jak urządzenia podnoszące, liczba cięgni i kąt nachylenia, znajduje się w instrukcji obsługi i jest dołączony do pakietu każdego punktu mocowania.

Dozwolone użycie

Nośność musi odpowiadać tabeli nośności w podanych kierunkach

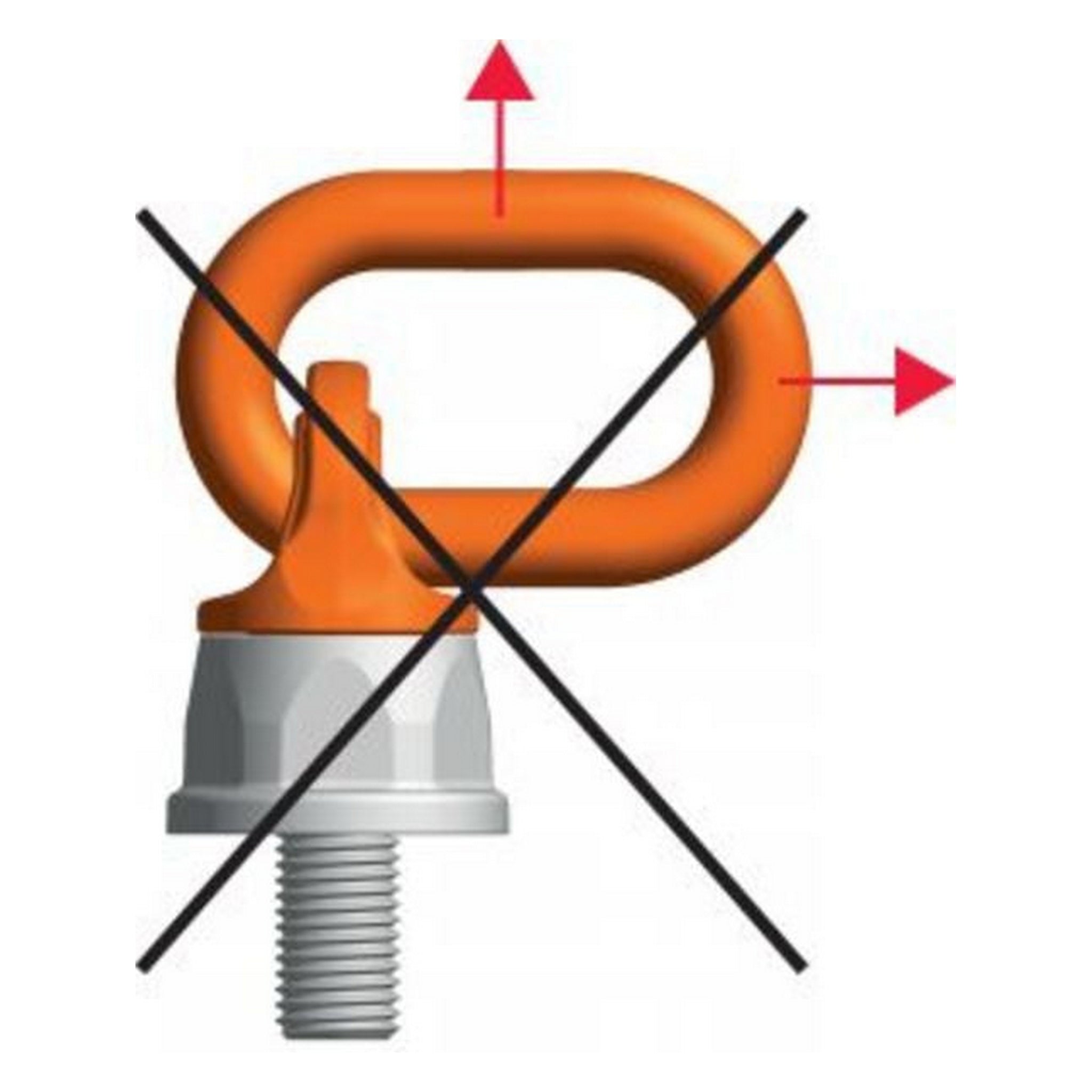

Nieautoryzowane użycie

Upewnij się, że podczas wieszania ładunek nie może wystąpić np.:

  • Kierunek ciągu jest zablokowany
  • Kierunek naprężenia nie znajduje się w oczekiwanym obszarze
  • Ucho mocujące nie spoczywa na krawędzi ani na ładunku

​

Punkt mocujący obrotowo uchylny wkręcany - PLDW - Pewag Winner Profilift

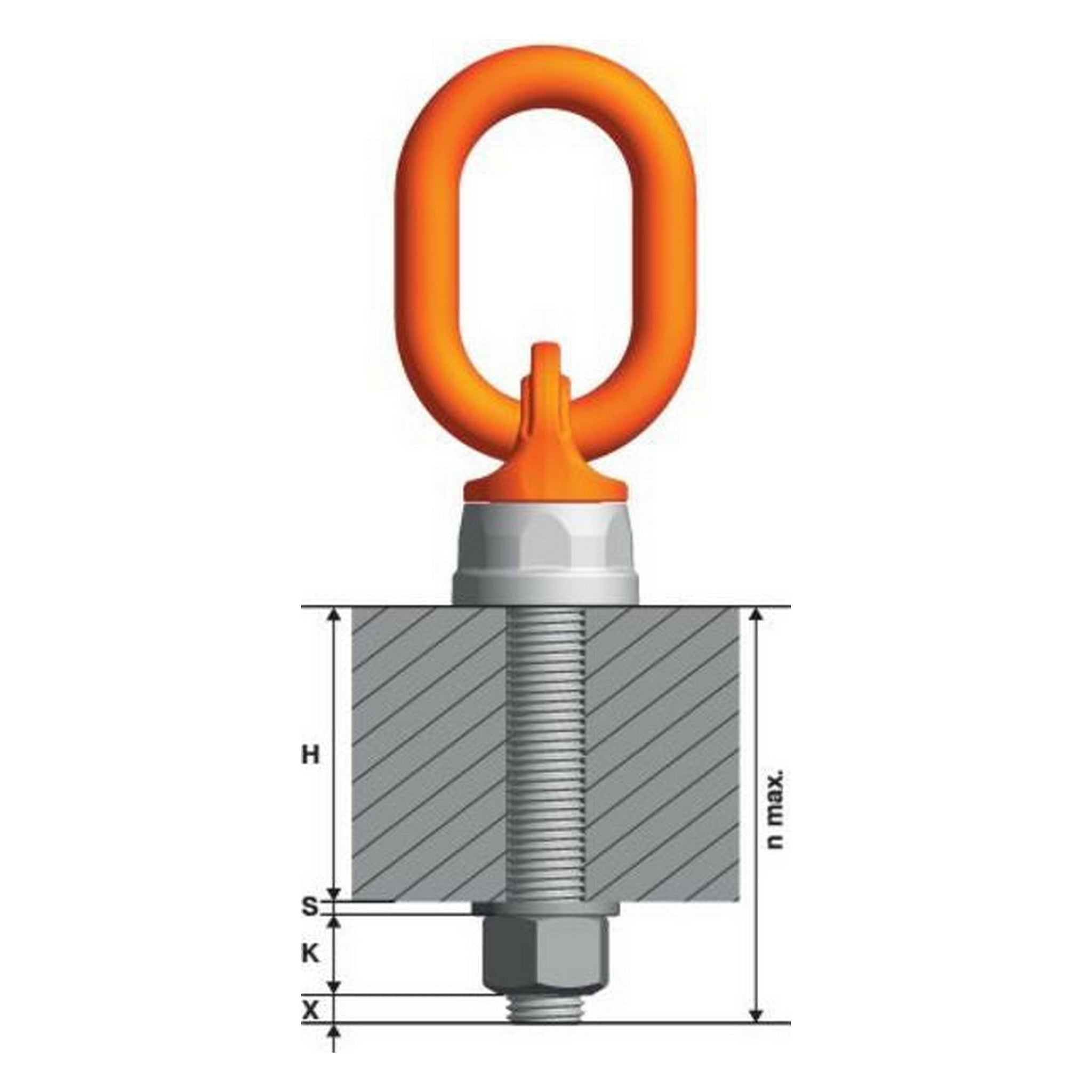

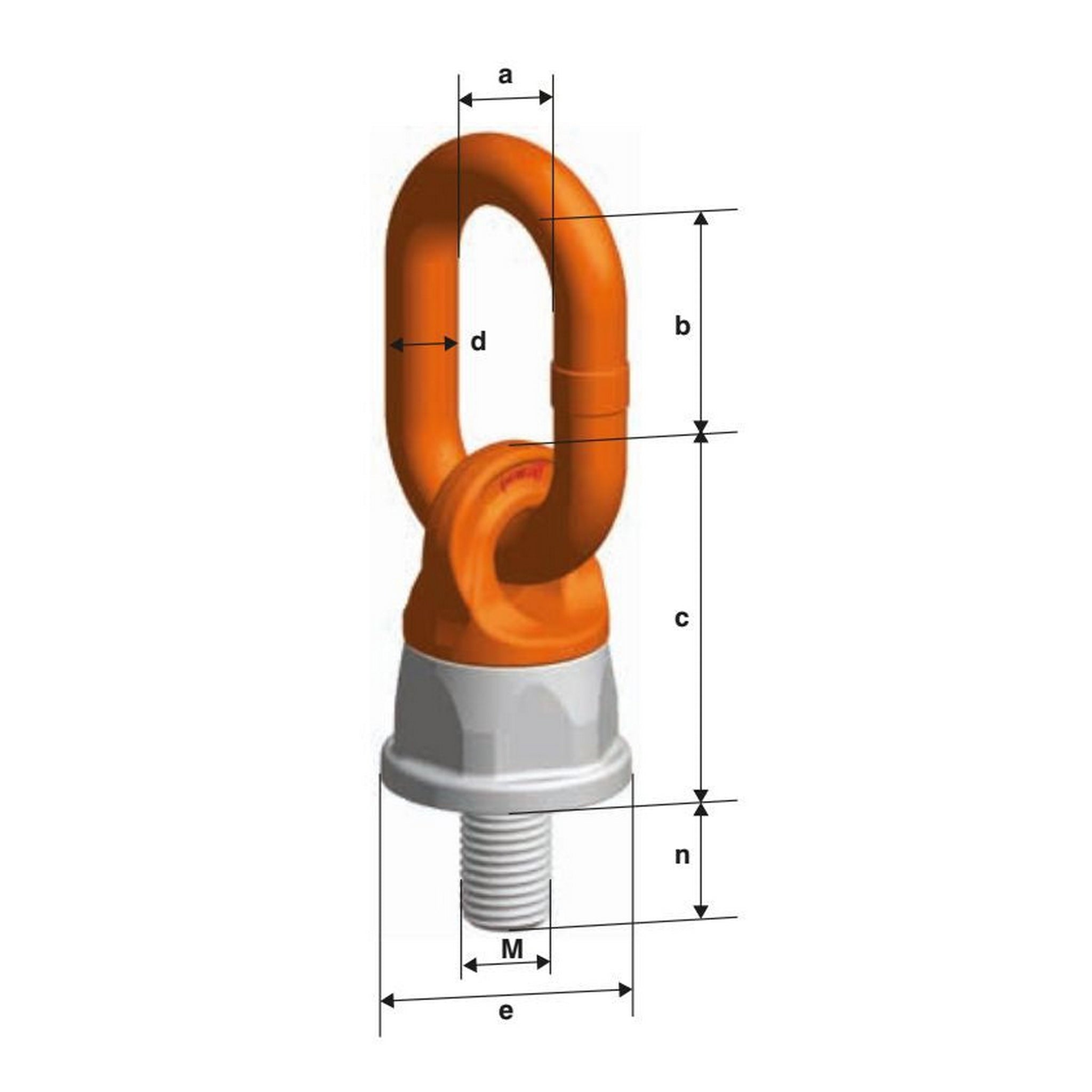

Model Gwint Dopuszczalne obciążanie robocze DOR a b c d e n n max. SW Waga
--- --- kg mm mm mm mm mm mm mm mm kg
PLDW 0,3t M8 300 30 38 54 13 38 20 100 34 0,47
PLDW 0,5t M10 500 30 38 54 13 38 20 180 34 0,47
PLDW 0,7t M12 700 35 48 54 13 38 22 200 34 0,47
PLDW 1t M14 1000 35 48 54 13 38 22 200 34 0,47
PLDW 1,5t M16 1.00 35 48 54 13 38 33 250 34 0,49
PLDW 2,5t M20 2500 35 55 75 16 55 33 250 46 1,10
PLDW 4t M24 4000 40 66 82 17 63 40 300 50 1,50
PLDW 6,7t M30 6700 50 70 92 23 72 40 300 60 2,60
PLDW 8t M36 8000 50 91 124 23 92 55 300 75 4,30
PLDW 10t M42 10000 65 91 124 27 92 60 300 75 5,10
PLDW 12t M45 12000 65 91 124 27 92 68 - 75 5,20
PLDW 12,5t M48 12500 65 116 124 27 92 68 300 75 5,40
PLDW 24t M56 24000 70 105 154 33 110 84 300 95 10,50
PLDW 25t M64 25000 70 105 154 33 110 96 300 95 11,30
