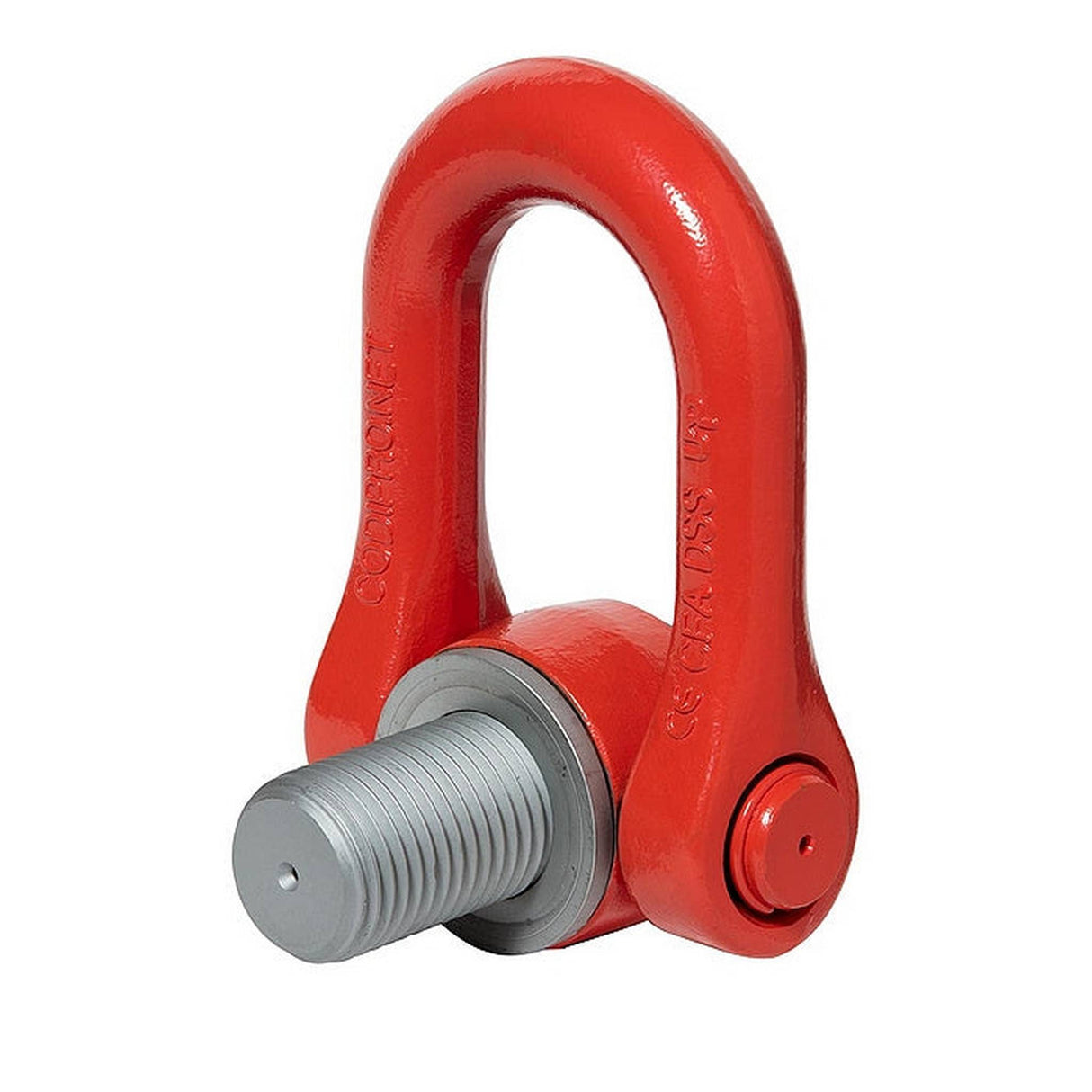

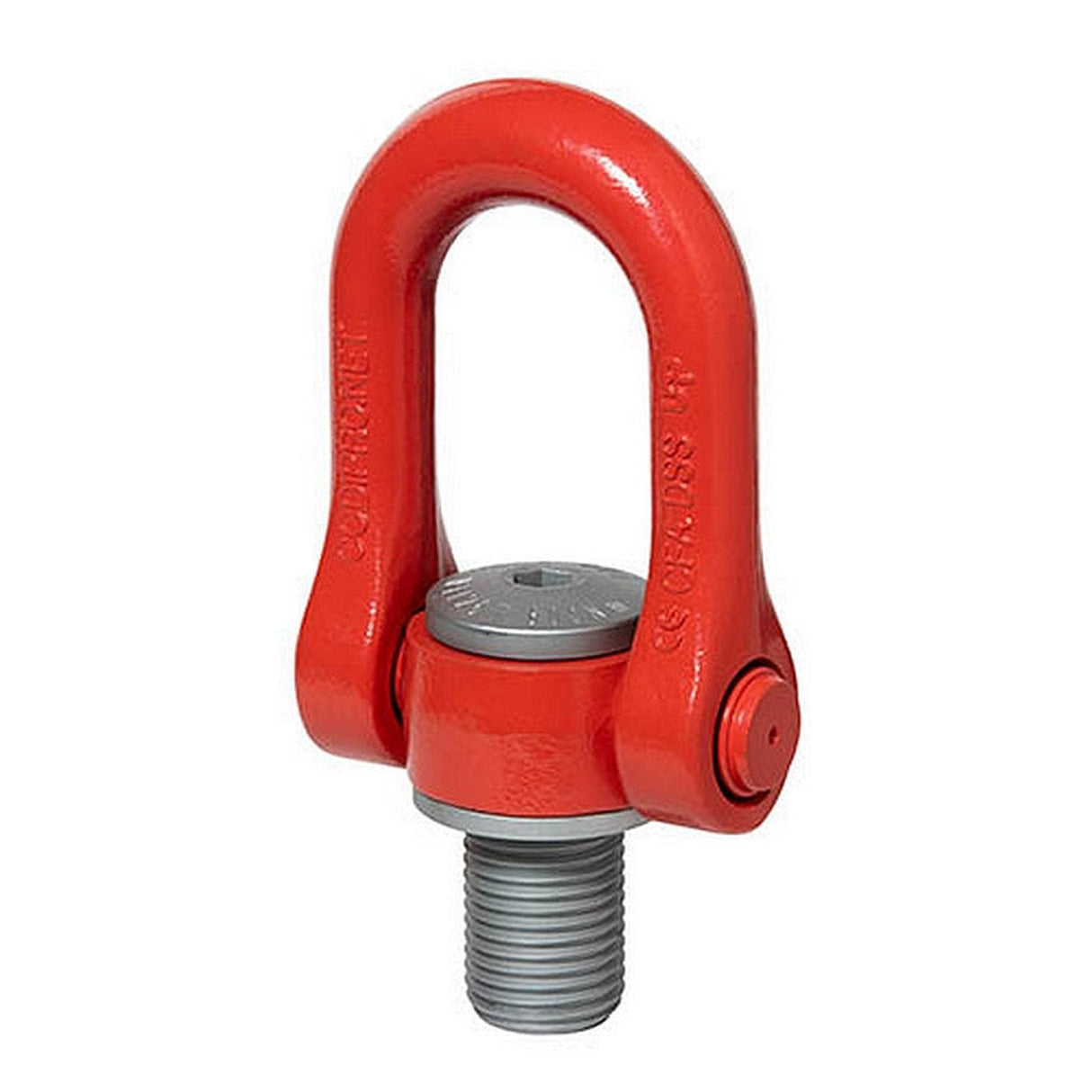

Punkt mocujący obrotowy DSS UP - CODIPRO

CODIPRO  |  SKU: 092CO030-0024
Gwint, Nośność
1.458,06 zł bez VAT
Wysyłka obliczana przy kasie.

Punkt mocujący obrotowy DSS UP - CODIPRO

Punkt mocowania z łożyskiem, obrotowy nawet pod obciążeniem.

Ta sama ładowność we wszystkich kierunkach.
Każda sztuka ma unikalny numer.
Certyfikat 3.1 zgodnie z EN 10204 jest dostarczany z każdym produktem.
Wyprodukowano w EU.

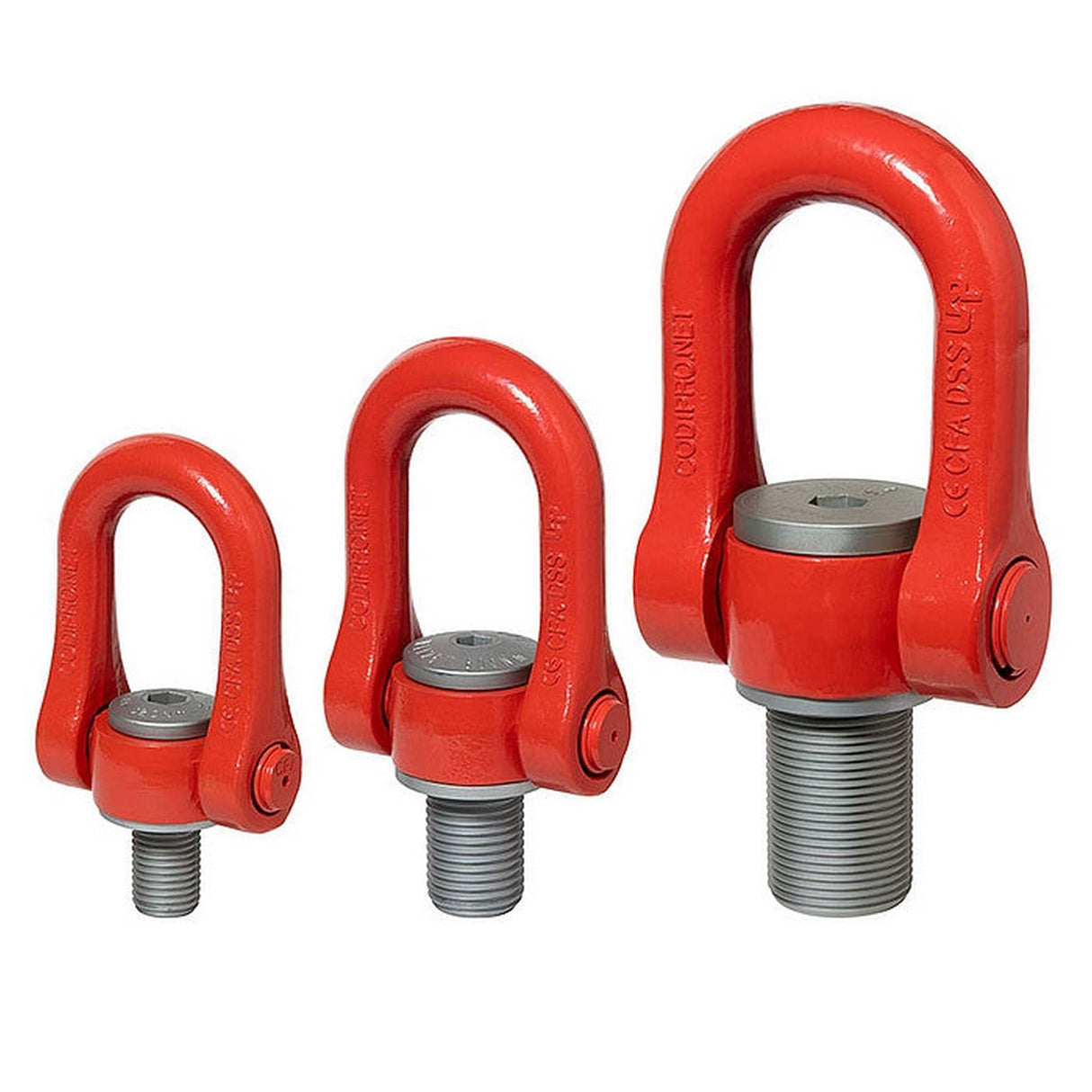

Dostępne w rozmiarach M24 – M100 w standardzie (inne wersje na zamówienie).Można zamówić gwint o dowolnej długości – dostawa w bardzo krótkim czasie.
Można zamówić jedną sztukę, nie ma minimalnej ilości.
Nośność (WLL) od 4,5 t – 32,1 t.
Współczynnik bezpieczeństwa 5:1.

Materiał odpowiada klasie stali 8 (T8) (G80).

Punkt mocujący obrotowy DSS UP - CODIPRO

Model Gwint Dopuszczalne obciążanie robocze DOR (WLL, 5:1) Dopuszczalne obciążanie robocze DOR (WLL, 4:1) L1 Siła dokręcania S A B C D E F G Waga
--- (mm) t t mm Nm mm mm mm mm mm mm mm mm kg
DSS M 24 UP M24 (x3) 4,5 5,5 36 160 19 61 31 70 98 73 149 33 5,4
DSS M M 30UP M30 (x3,5) 7,7 8,5 45 250 19 61 31 70 98 73 149 33 5,5
DSS M 33 UP M33 (x3,5) 8,5 10,5 50 250 19 61 31 70 98 73 149 33 5,5
DSS M 36 UP M36 (x4) 11,0 12,0 54 320 19 61 31 70 98 73 149 33 5,5
DSS M 36x3 UP M36 (x3) 11,0 12,0 54 320 19 61 31 70 98 73 149 33 5,5
DSS M 39 UP M39 (x4) 12,0 14,0 58 320 19 61 31 70 98 73 149 33 5,7
DSS M 42 UP M42 (x4,5) 13,0 15,0 63 400 19 61 31 70 98 73 149 33 5,8
DSS M 42x3 UP M42 (x3) 13,0 15,0 63 400 19 61 31 70 98 73 149 33 5,8
DSS M 45 UP M45 (x4,5) 14,5 16,0 63 400 19 61 31 70 98 73 149 33 5,9
DSS M 48 UP M48 (x5) 17,0 20,0 68 600 19 79 38 90 123 91 182 45 11,0
DSS M 48x3 UP M48 (x3) 17,0 20,0 68 600 19 79 38 90 123 91 182 45 11,0
DSS M 48x4 UP M48 (x4) 17,0 20,0 68 600 19 79 38 90 123 91 182 45 11,0
DSS M 52 UP M52 (x5) 19,0 20,0 68 600 19 79 38 90 123 91 182 45 11,2
DSS M 56 UP M56 (x5,5) 22,0 25,0 78 600 19 79 38 90 123 91 182 45 11,3
DSS M 56x4 UP M56 (x4) 22,0 25,0 78 600 19 79 38 90 123 91 182 45 11,4
DSS M 64 UP M64 (x6) 25,0 32,1 90 600 19 79 38 95 123 91 182 45 12,2
DSS M 64x4 UP M64 (x4) 25,0 32,1 90 600 19 79 38 95 123 91 182 45 12,2
DSS M 72 UP M72 (x6) 22,0 25,0 90 600 19 79 38 95 123 91 182 45 14,0
DSS M 72x4 UP M72 (x4) 22,0 25,0 90 600 19 79 38 95 123 91 182 45 14,0
DSS M 80 UP M80 (x6) 25,0 32,1 90 600 19 79 38 100 123 91 182 45 15,0
DSS M 90 UP M90 (x6) 25,0 32,1 90 600 19 79 38 100 123 91 182 45 15,5
DSS M 100 UP M100 (x6) 25,0 32,1 90 600 19 79 38 110 123 91 182 45 16,5
