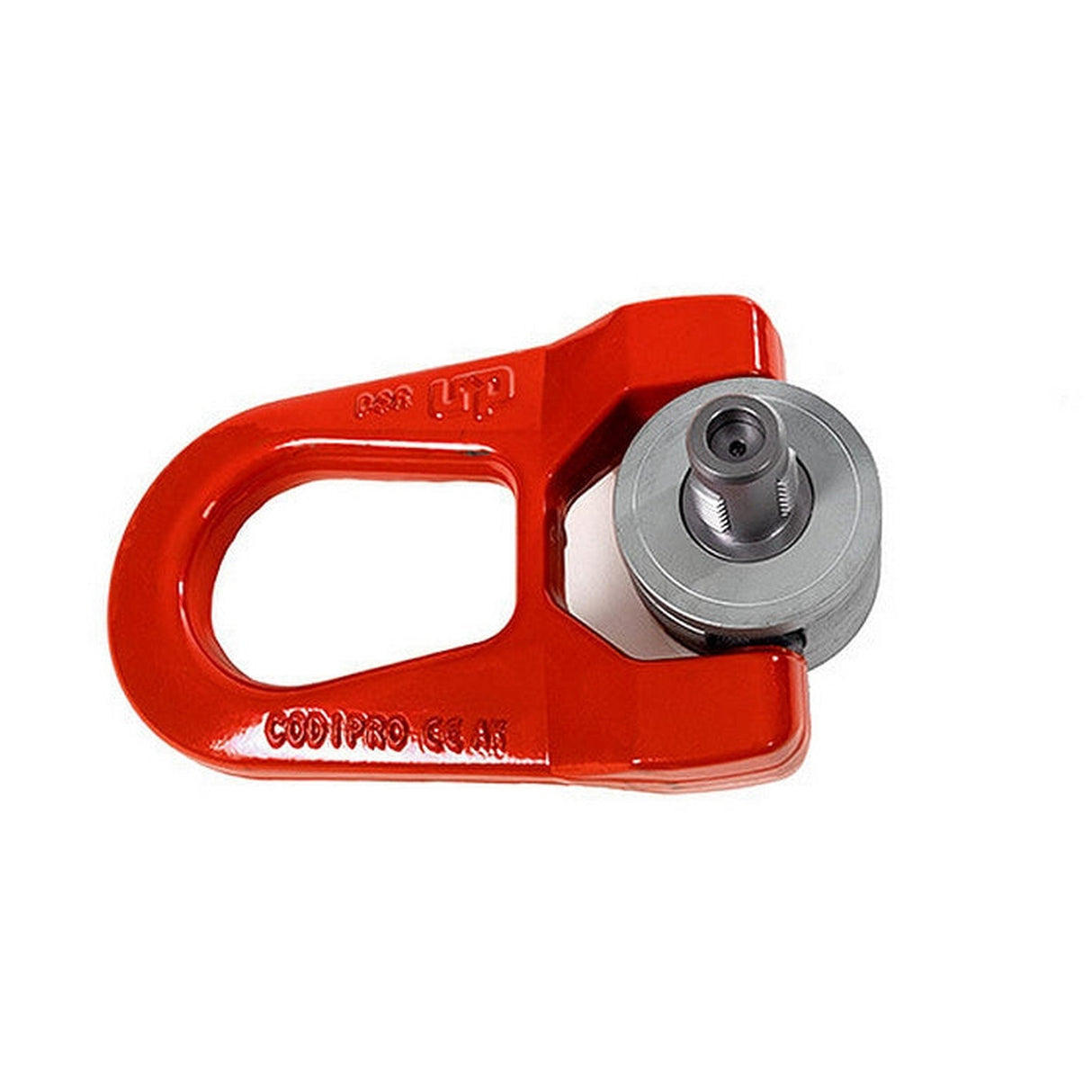

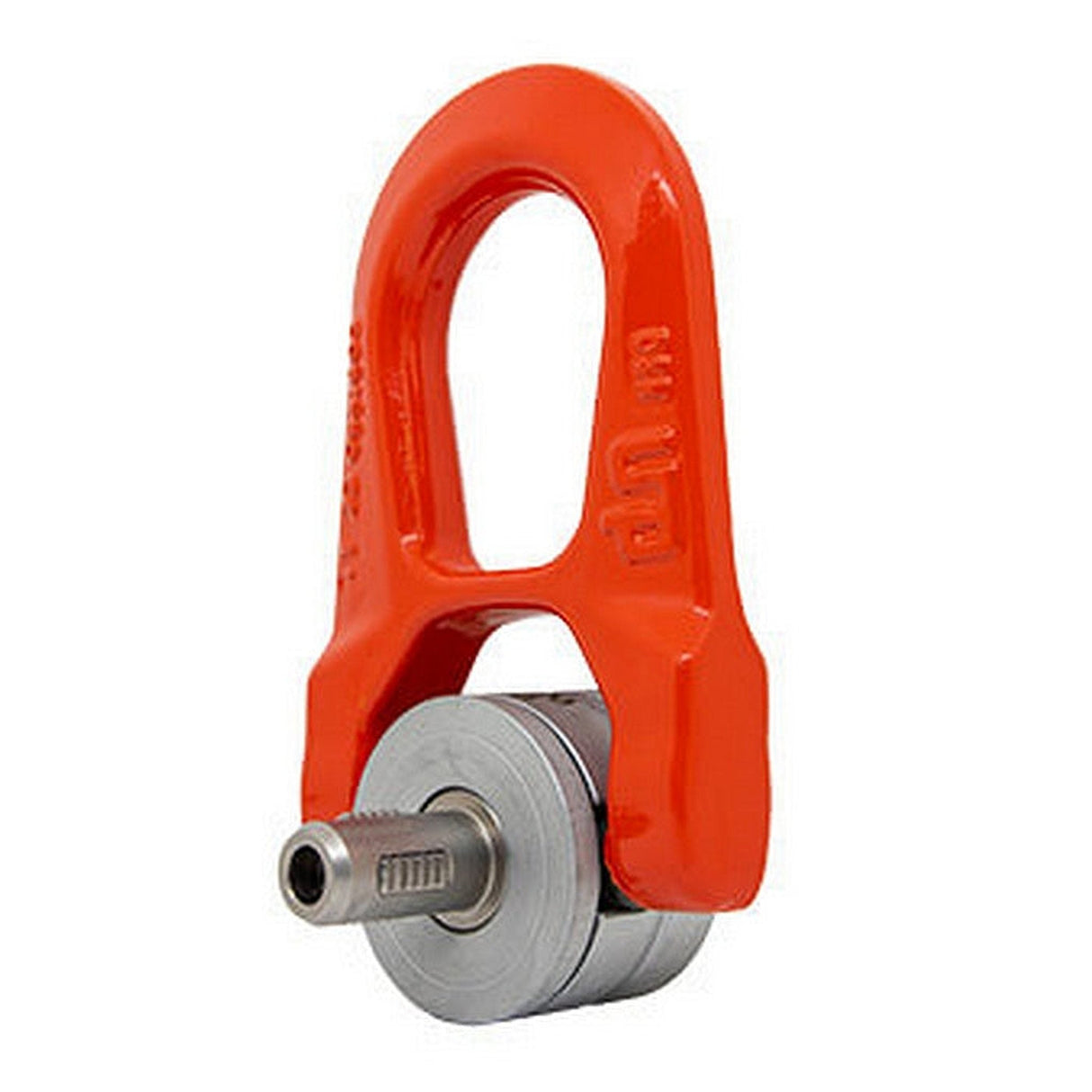

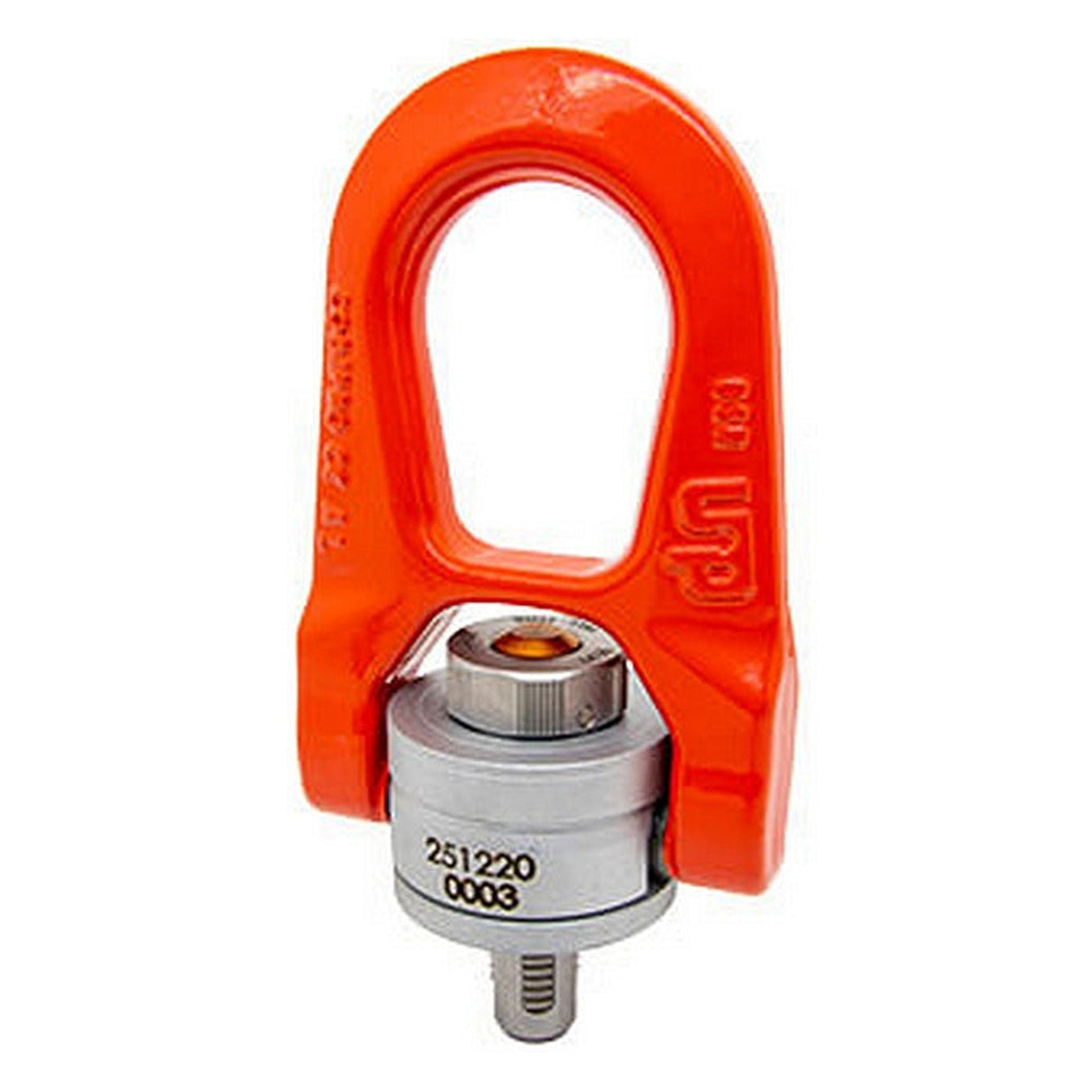

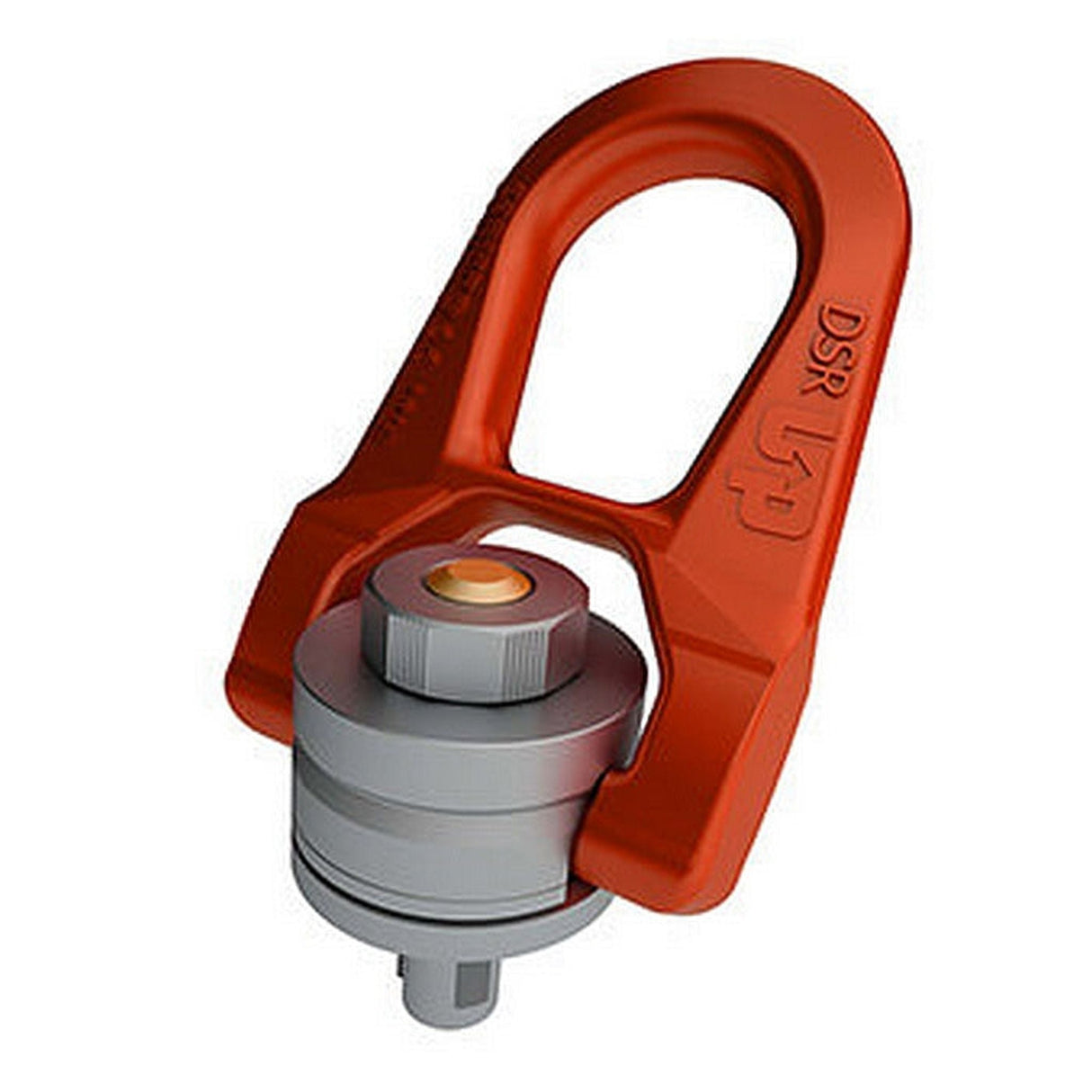

QLR (Quick Lift Ring) lub QL. DSR to podwójny obrotowy punkt mocowania, który umożliwia szczególnie szybki montaż. Za naciśnięciem przycisku można go zamocować w gwintowanym otworze za pomocą jednego kliknięcia. Jego podwójny obrót zapewnia idealne wyrównanie z pasiem. QL. DSR oszczędza do 80% czasu w porównaniu do wkręcania w konwencjonalnym punkcie mocowania. System działa czysto mechanicznie i nie wymaga tak skomplikowanej konserwacji.
Może być stosowany do dowolnej konfiguracji dżwigu(skok prosty, kąt, nachylenie, skręt) przy użyciu momentu obrotowego wygrawerowanego na pierścieniu. Pierścień podnoszący QL. DSR jest przeznaczony do stosowania w zakresie temperatur od -20 °C do +200 °C i posiada różne oznaczenia, w tym CE, WLL i moment obrotowy.
Dostępne również w wersji ze stali nierdzewnej.

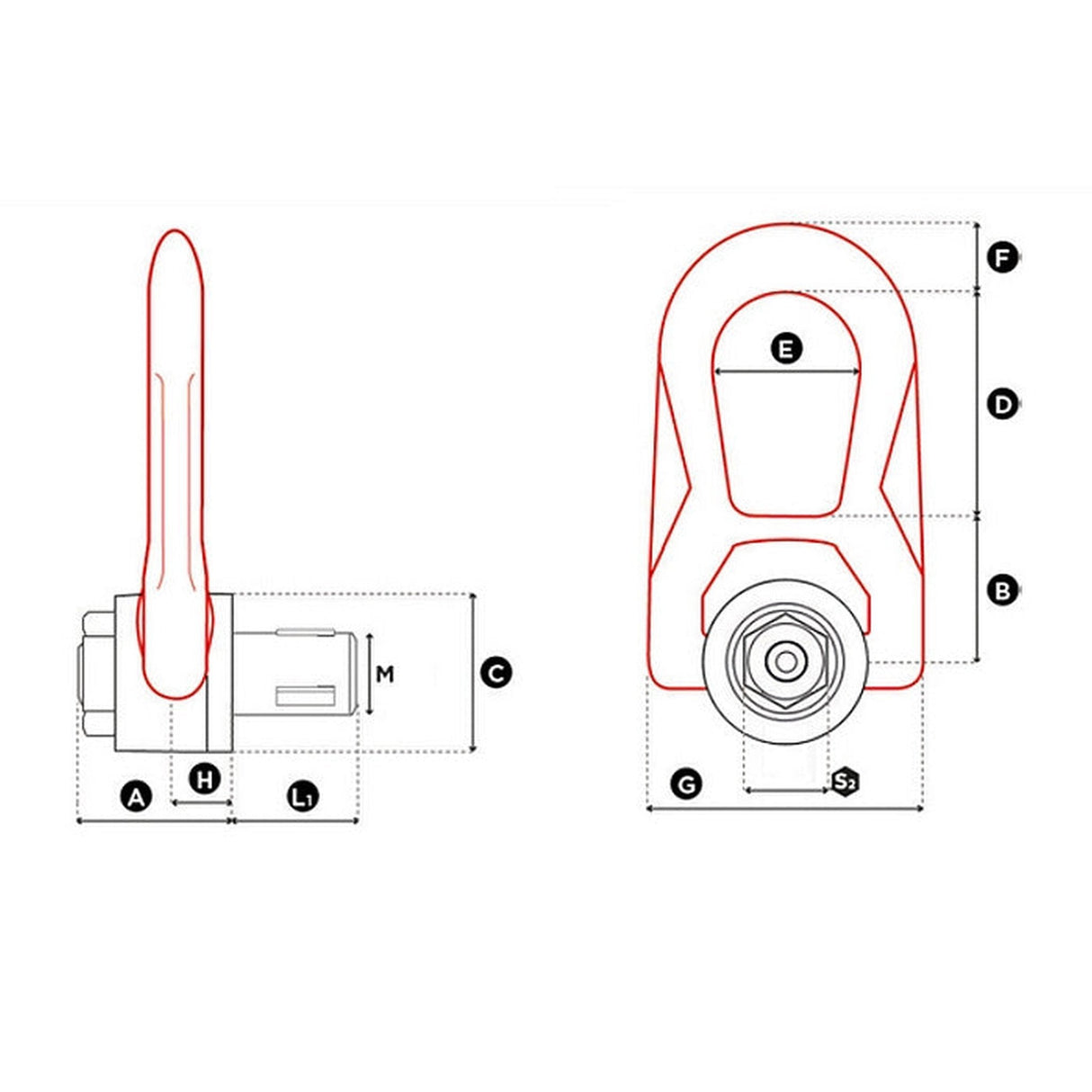

| Model | Gwint | WLL (SF 5:1) | L1 | Moment | S2 | A | B | C | D | E | F | G | H | Waga |
| --- | (mm) | t | mm | Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| QL.DSR M 8 | M 8 (x1,25) | 0,25 | 17,5 | 20 | 18 | 31 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| QL.DSR M 10 | M 10 (x1,5) | 0,40 | 19,5 | 30 | 18 | 31 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| QL.DSR M 12 | M 12 (x1,75) | 0,65 | 23,0 | 60 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| QL.DSR M 14 | M 14 (x2) | 0,70 | 23,0 | 80 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| QL.DSR M 16 | M 16 (x2) | 1,05 | 27,0 | 100 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| QL.DSR M 20 | M 20 (x2,5) | 1,70 | 30,0 | 160 | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,6 |
| QL.DSR M 24 | M 24 (x3) | 2,50 | 36,0 | 180 | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,6 |
| QL.DSR M 27 | M27 (x3) | 3,00* | 40,0 | * | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,7 |
| QL.DSR M 30 | M30 (x3,5) | 3,50* | 45,0 | * | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,7 |
