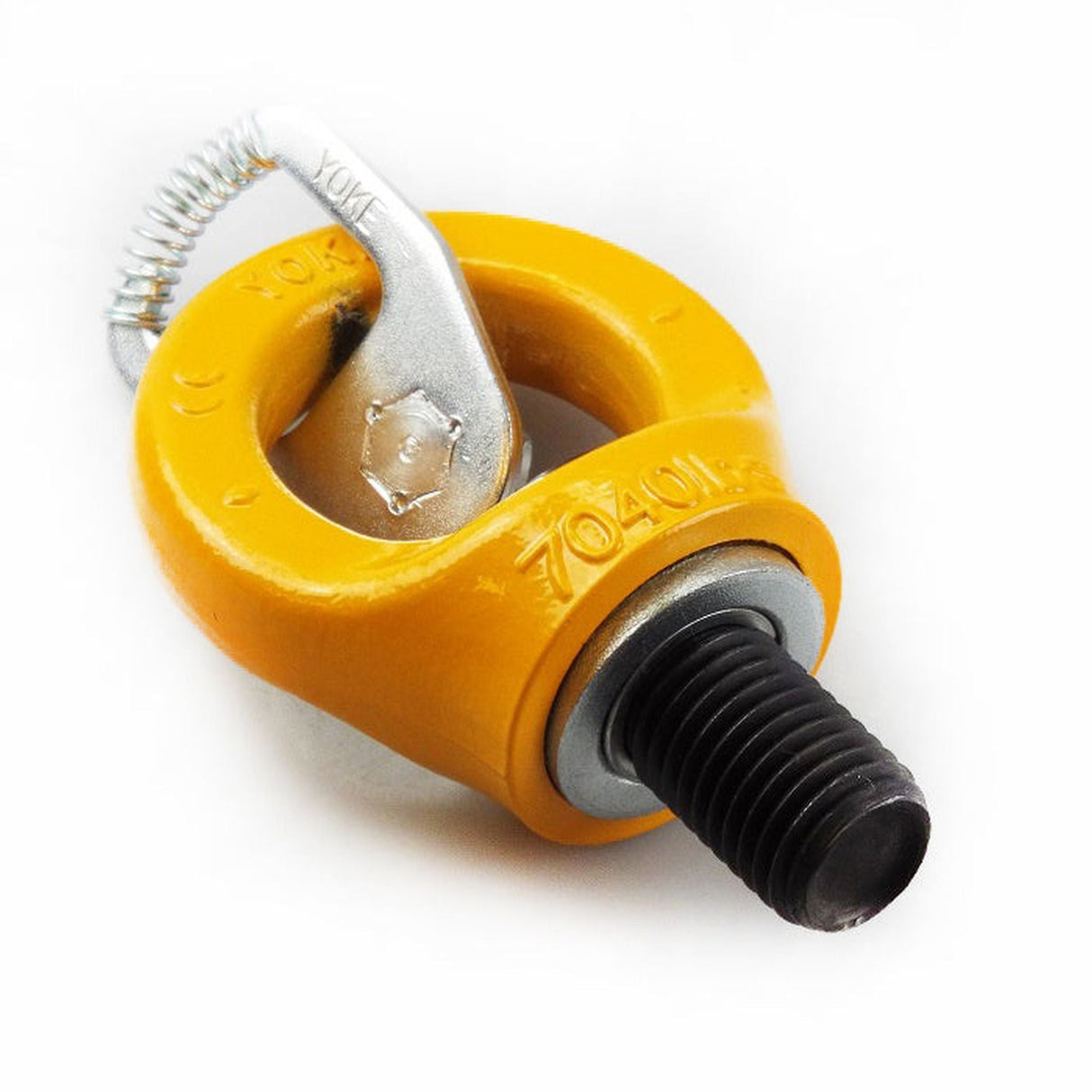

Punkt mocujący obrotowy typ 291K
Od
66,31 zł bez VAT
Cena jednostkowa bez VAT
/
Niedostępne
Punkt mocujący obrotowy typ 291K
Punkty mocowania obracane o 360°.
Wykonany z kutej stali stopowej.
Wyprodukowano i przetestowano zgodnie z normą EN1677-1.
Testowany przy 2,5 razy WLL. Zmęczenie materiału testowane do 1,5 razy WLL.
Wszystkie punkty podnoszenia YOKE spełniają lub przekraczają wszystkie wymagania ASME B30.26! Certyfikowany przez DGUV GS-OA 15-04.
.jpg&P=Pic%5CProduct01&U=1&LW=294&LH=294)
| Wymiar | Dopuszczalne obciążanie robocze DOR (WLL) | Gwint (M) | A | B | C | D | F | S | W |
| --- | t | mm | mm | mm | mm | mm | mm | mm | mm |
| 3 | 0,30 (1) | M 8 | 36 | 25 | 8 | 9 | 25 | 6 | 44 |
| 4 | 0,40 (1) | M 10 | 36 | 25 | 8 | 9 | 25 | 6 | 44 |
| 7 | 0,75 (2) | M 12 | 45 | 30 | 10 | 11 | 33 | 8 | 52 |
| 15 | 1,50 (4) | M 16 | 52 | 35 | 14 | 13 | 35 | 10 | 61 |
| 23 | 2,30 (6) | M 20 | 60 | 40 | 16 | 15 | 44 | 12 | 70 |
| 32 | 3,20 (8) | M 24 | 72 | 48 | 19 | 18 | 52 | 14 | 84 |
| 45 | 4,50 (12) | M 30 | 90 | 60 | 24 | 22 | 60 | 17 | 105 |
| 70 | 7,00 (16) | M 36 | 109 | 72 | 29 | 27 | 76 | 22 | 126 |
| 90 | 9,00 (24) | M 42 | 123 | 82 | 34 | 32 | 88 | 24 | 147 |
| 120 | 12,00 (32) | M 48 | 144 | 94 | 38 | 37 | 104 | 27 | 168 |
| 140 | 12,00 (32) | M 56 | 147 | 102 | 40 | 43 | 124 | 27 | 178 |
| 150 | 12,00 (32) | M 64 | 147 | 102 | 40 | 43 | 124 | 27 | 178 |
