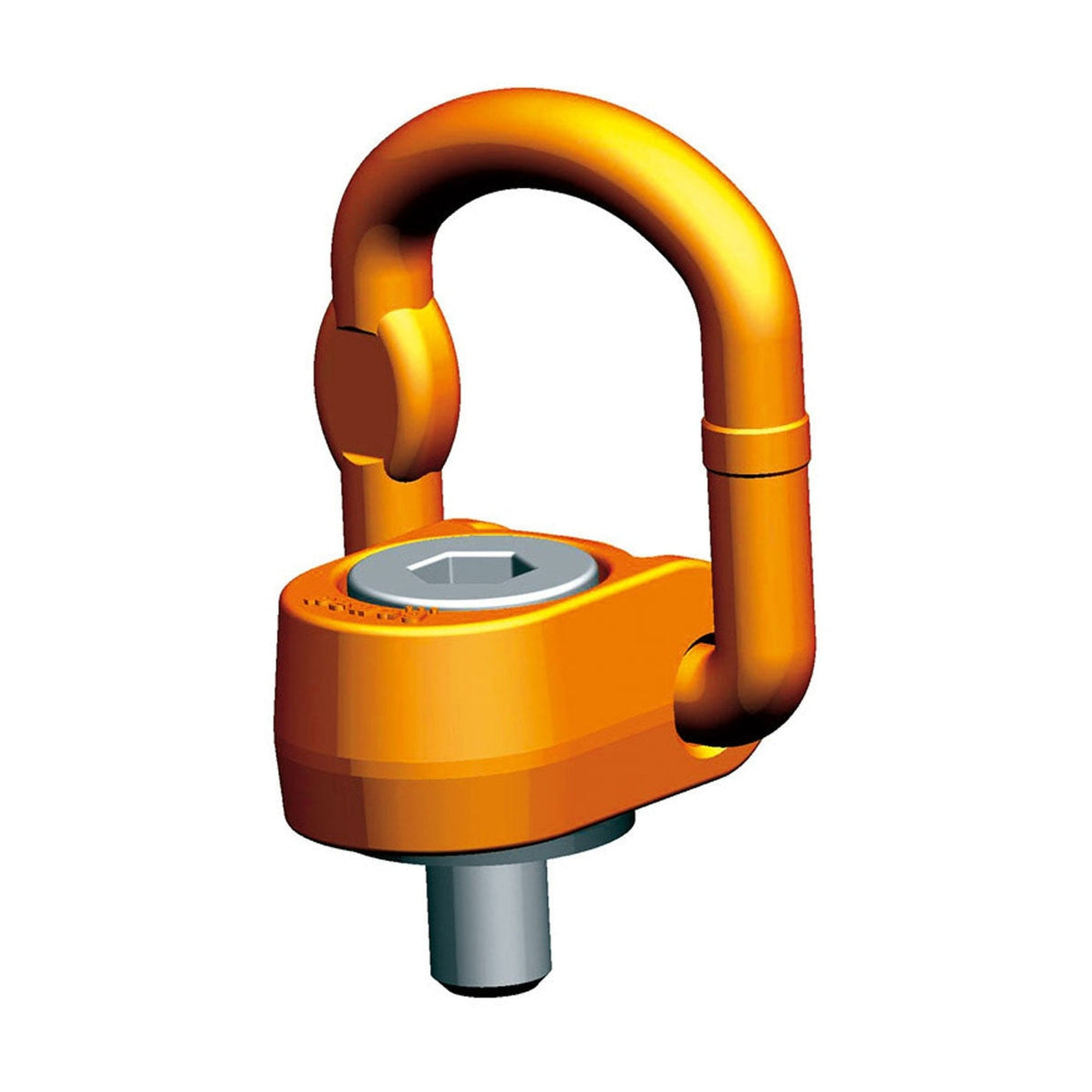

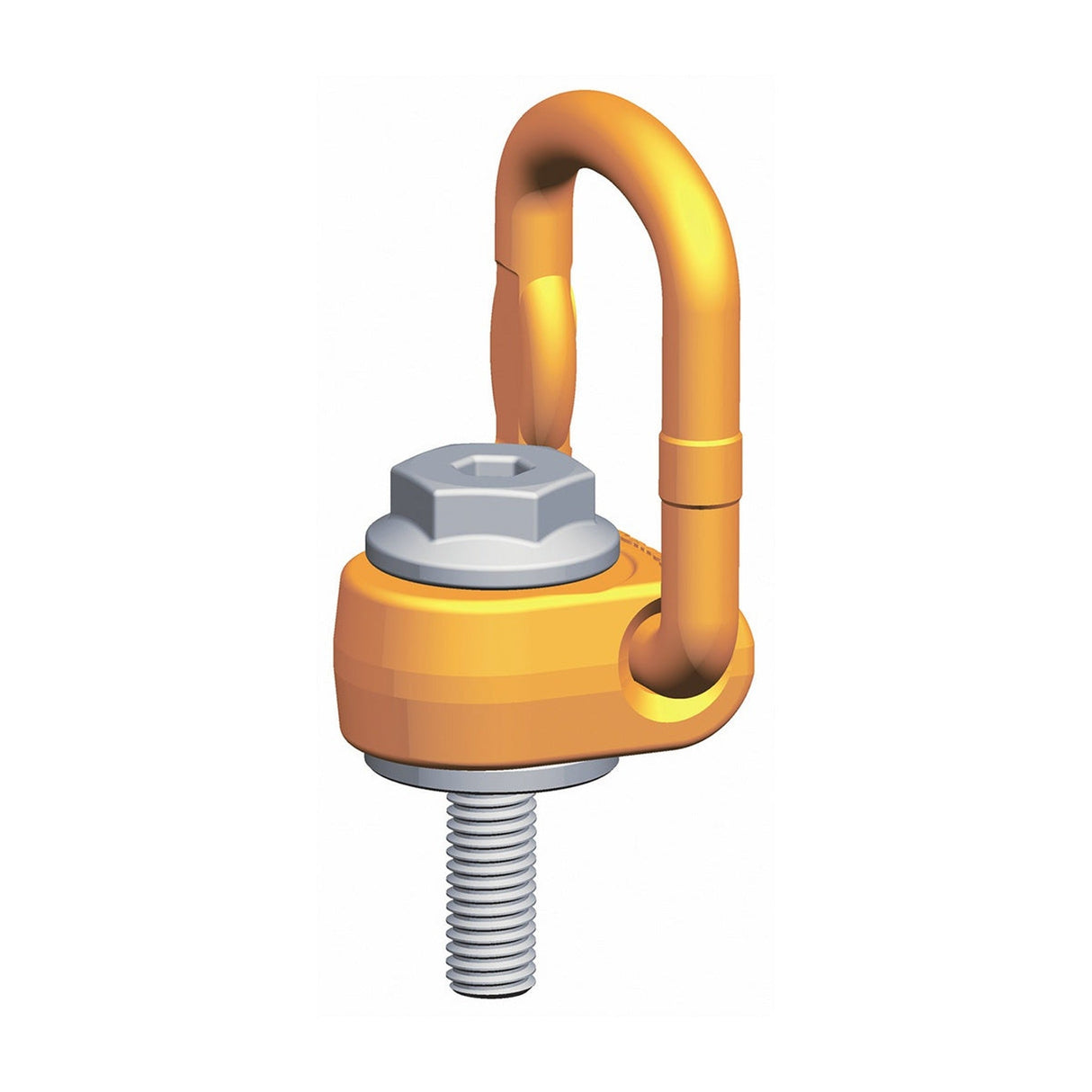

Punkt mocujący obrotowy wkręcany - PLAW - Pewag Winner Profilift

Punkt mocujący obrotowy wkręcany - PLAW - Pewag Winner Profilift

Pewag Winner Profilift Alpha jest w stanie wytrzymać 4 razy większe obciążenie we wszystkich kierunkach. Każdy punkt mocowania jest oznaczony numerem, który pozwala na śledzenie produktu. Pewag Winner Profilift Alpha jest dostępny z gwintem metrycznym lub UNC, punkty mocowania z gwintem metrycznym są również dostępne ze specjalną długością gwintu. Tabelka z maksymalną nośnością w zależności od rodzaju zastosowania, takiego jak urządzenia podnoszące, liczba cięgni i kąt nachylenia, znajduje się w instrukcji obsługi i opakowaniu.

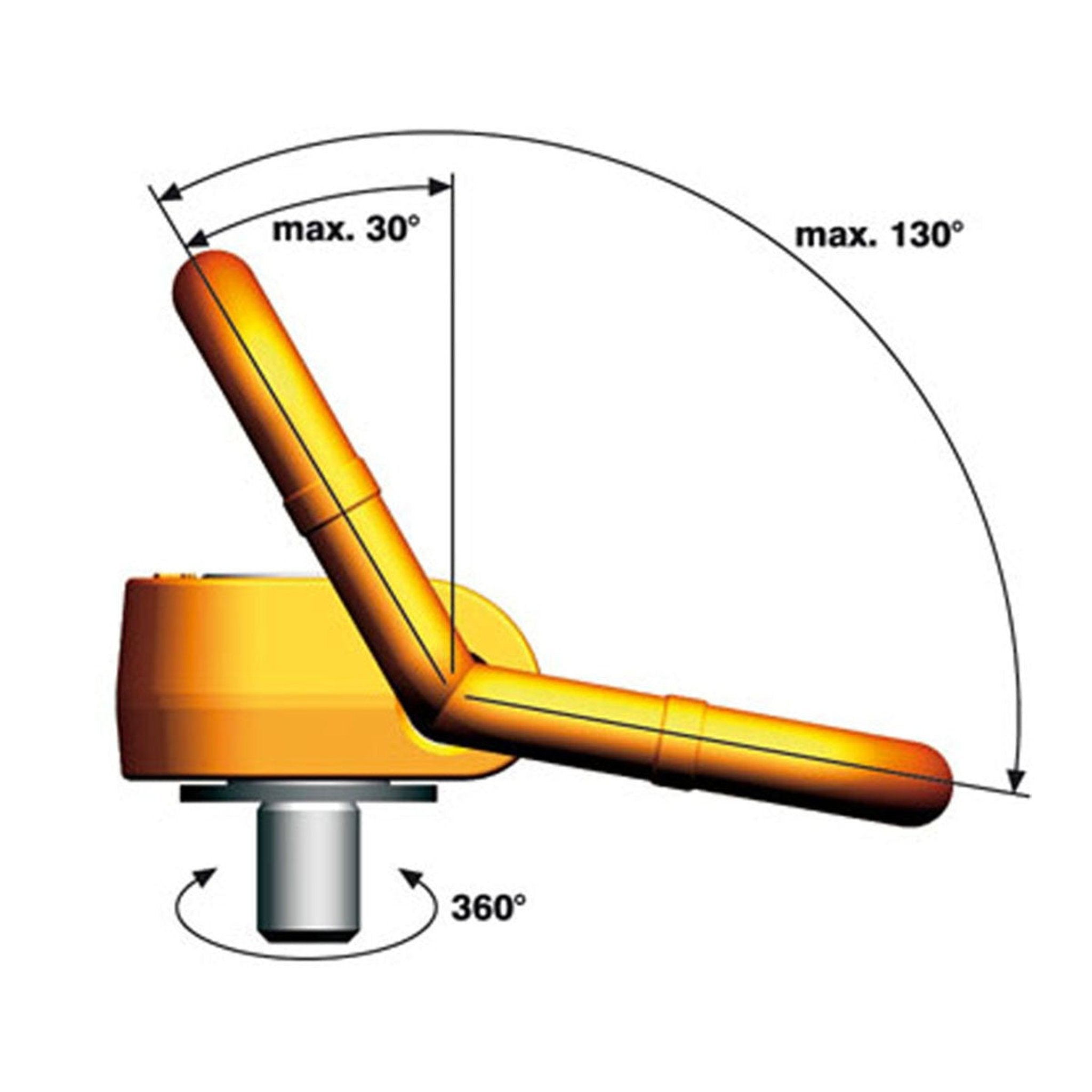

• Możliwość obrotu o 360°
• Składane ucho o 130 °, utrzymuje się w żądanej pozycji dzięki wymiennej sprężynie
• Z wymiennym sześciokątem wewnętrznym
• Klasa wytrzymałości 10.9
• Wygrawerowane nośności i wielkości gwintu

Dozwolone użycie

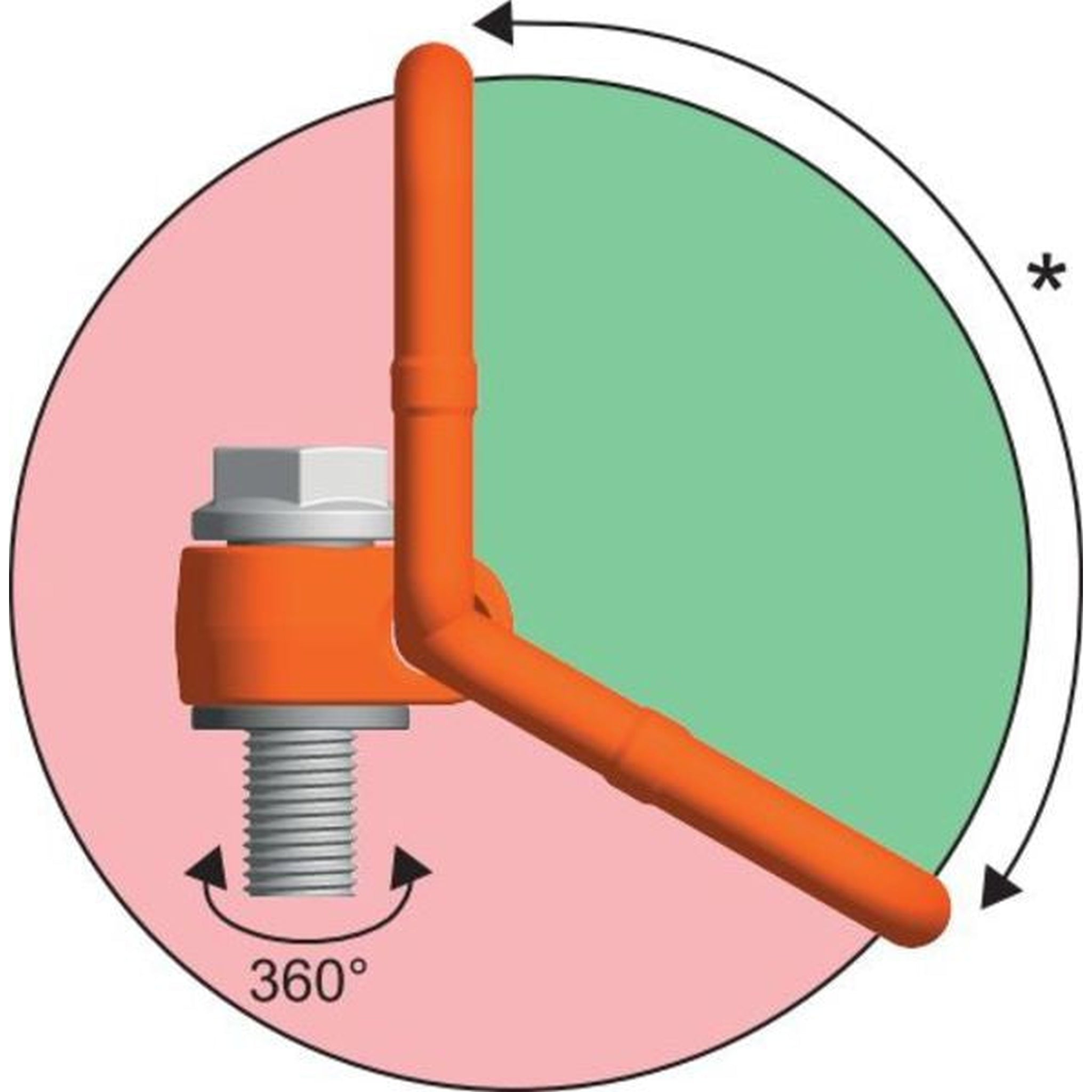

Nośność musi odpowiadać tabeli nośności w podanych kierunkach

Nieautoryzowane użycie

Upewnij się, że podczas wieszania ładunek nie może wystąpić np.:

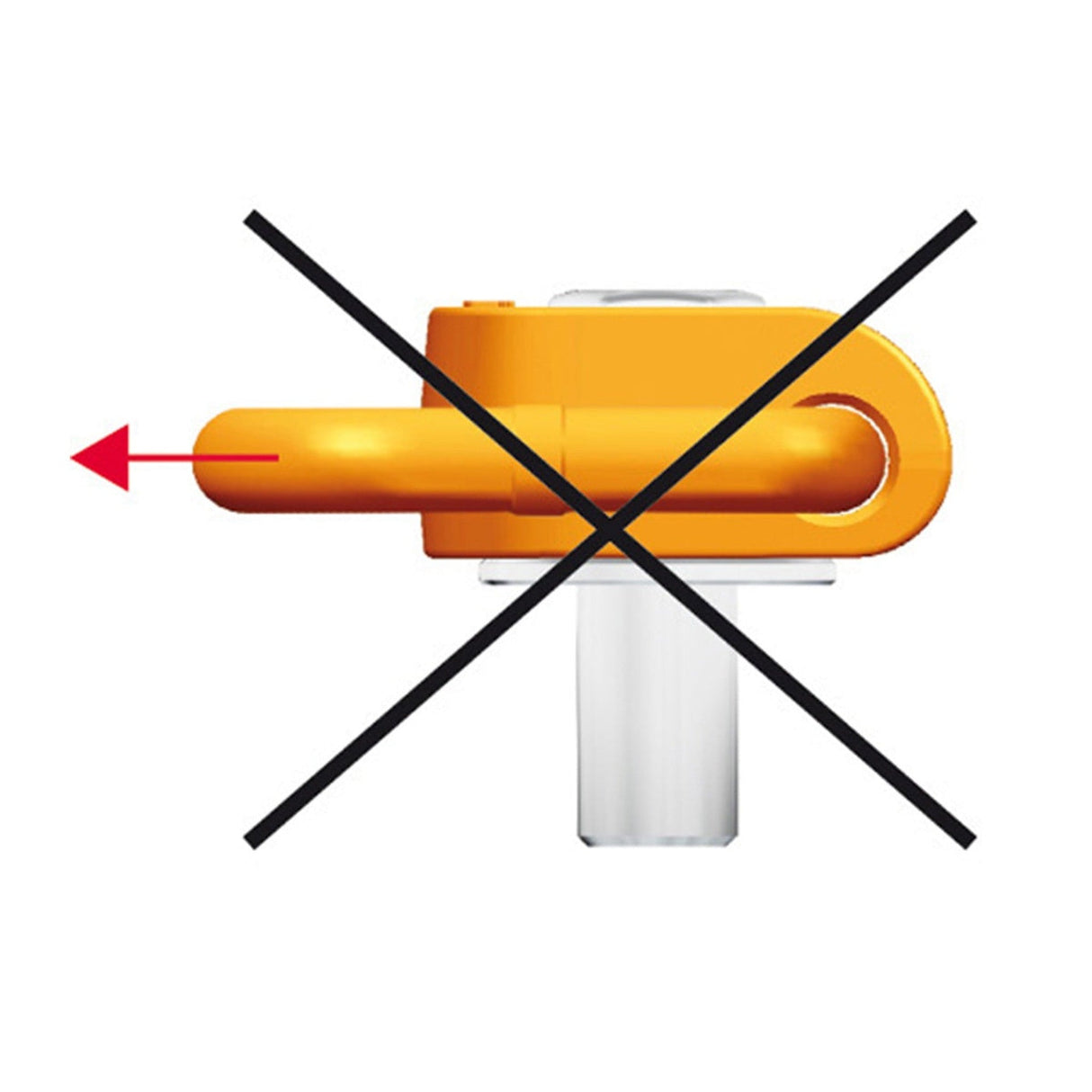

• Kierunek ciągu jest zablokowany

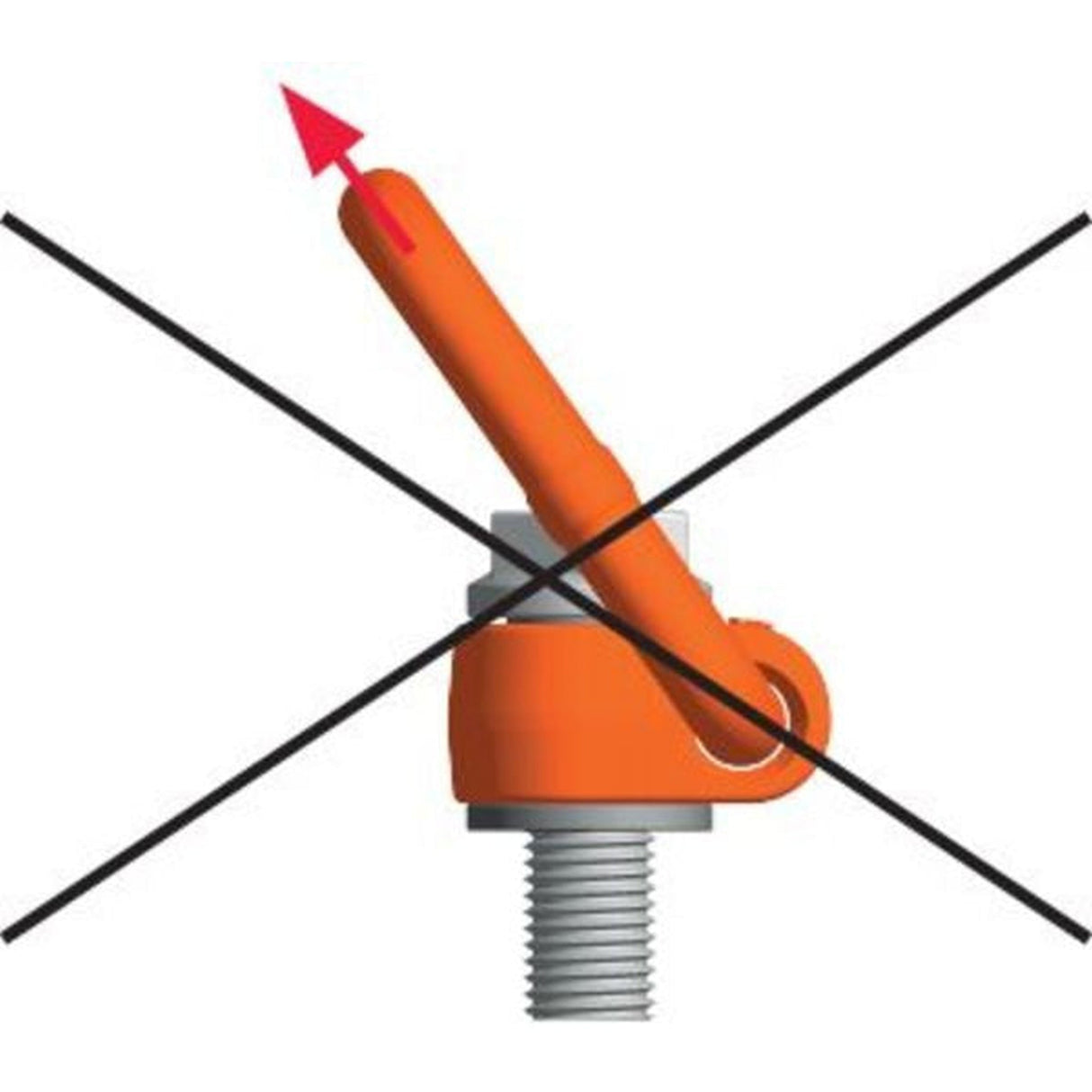

• Kierunek naprężenia nie znajduje się w oczekiwanym obszarze

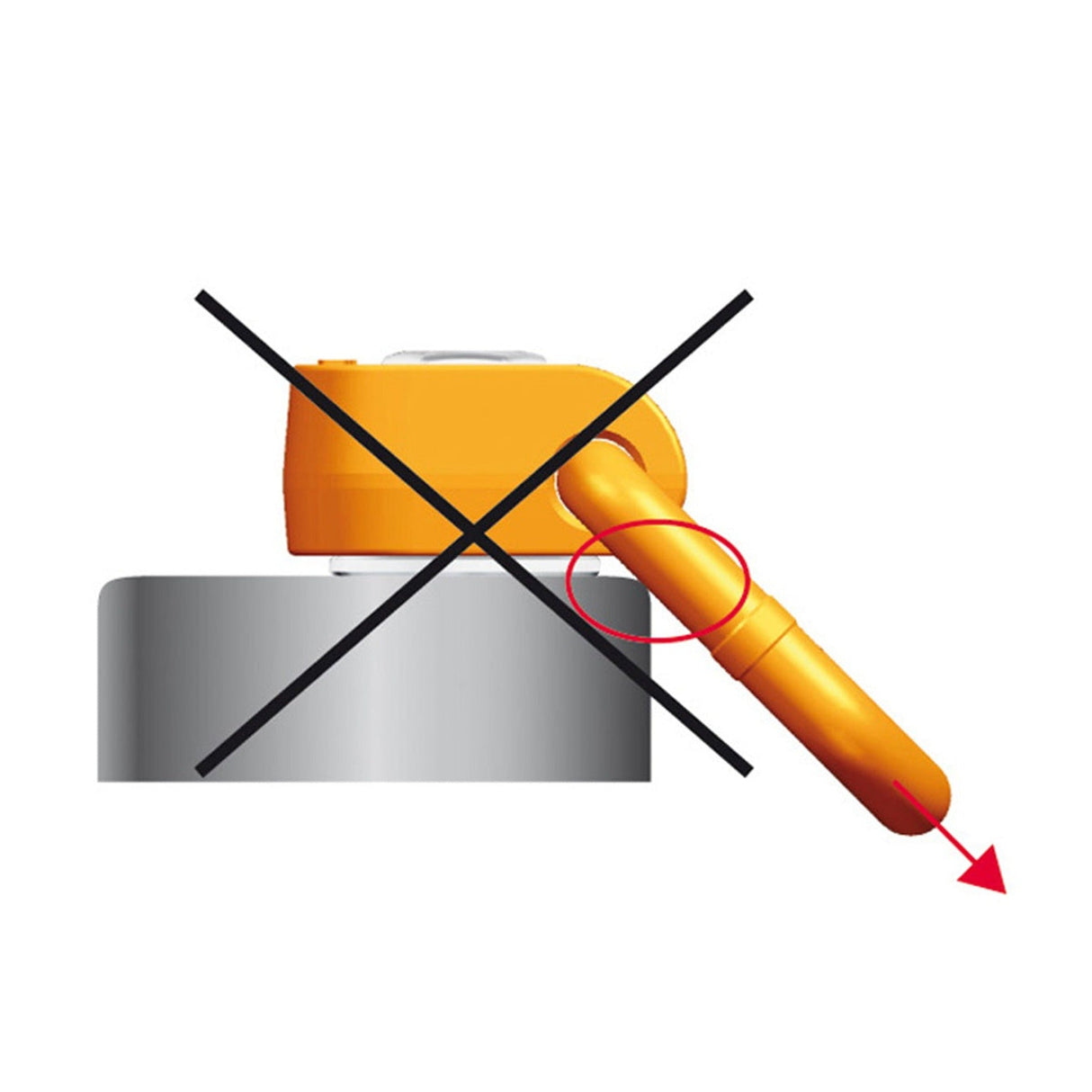

• Ucho mocujące nie spoczywa na krawędzi ani na ładunku

​

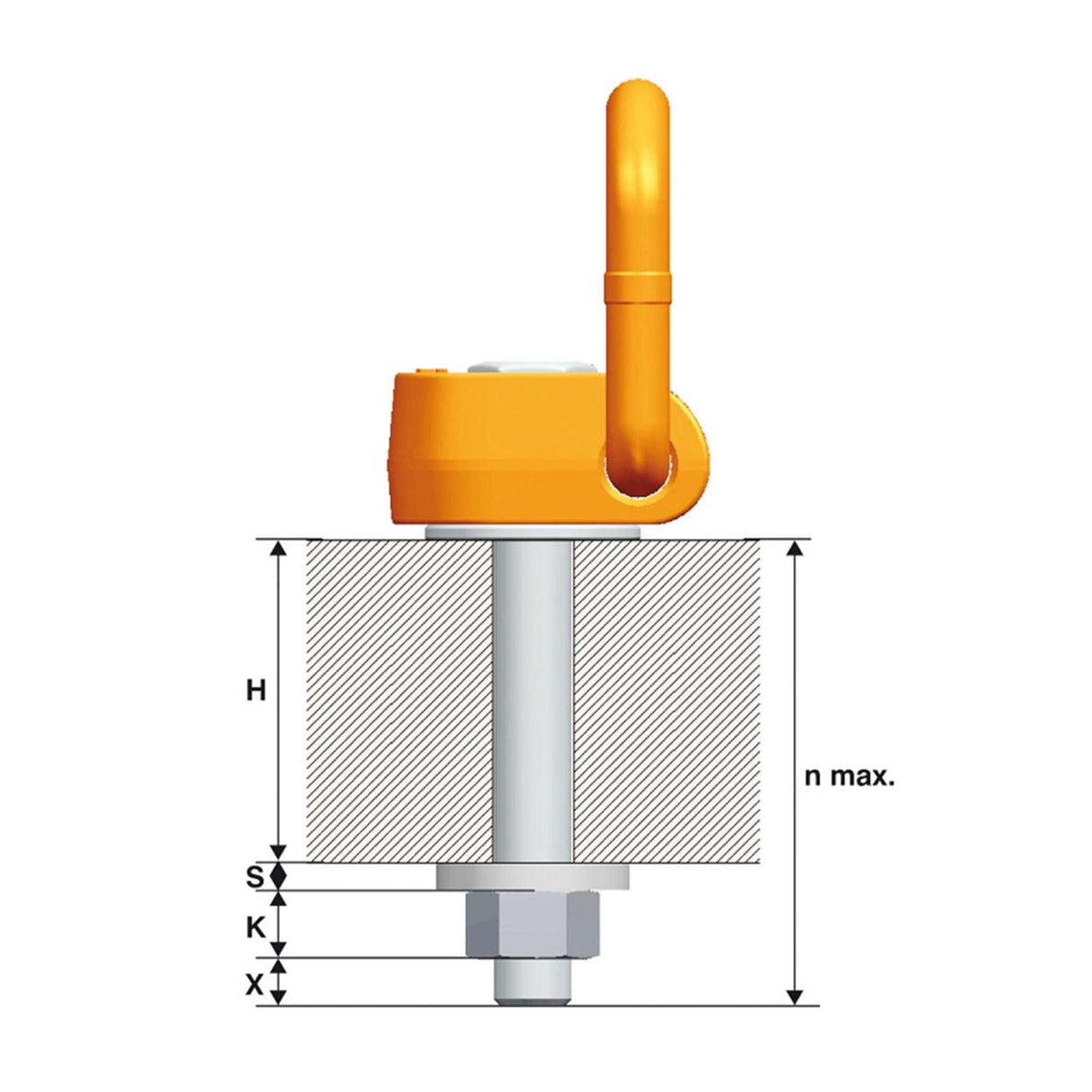

Obliczanie wymaganej długości gwintu (L):

L = H+S+K+X
H = wysokość materiału
S = wysokość podkładki
K = wysokość nakrętki (zależy od wielkości gwintu)
X = nakładanie się długości (dwukrotność skoku gwintu)
L maks.= n maks.
