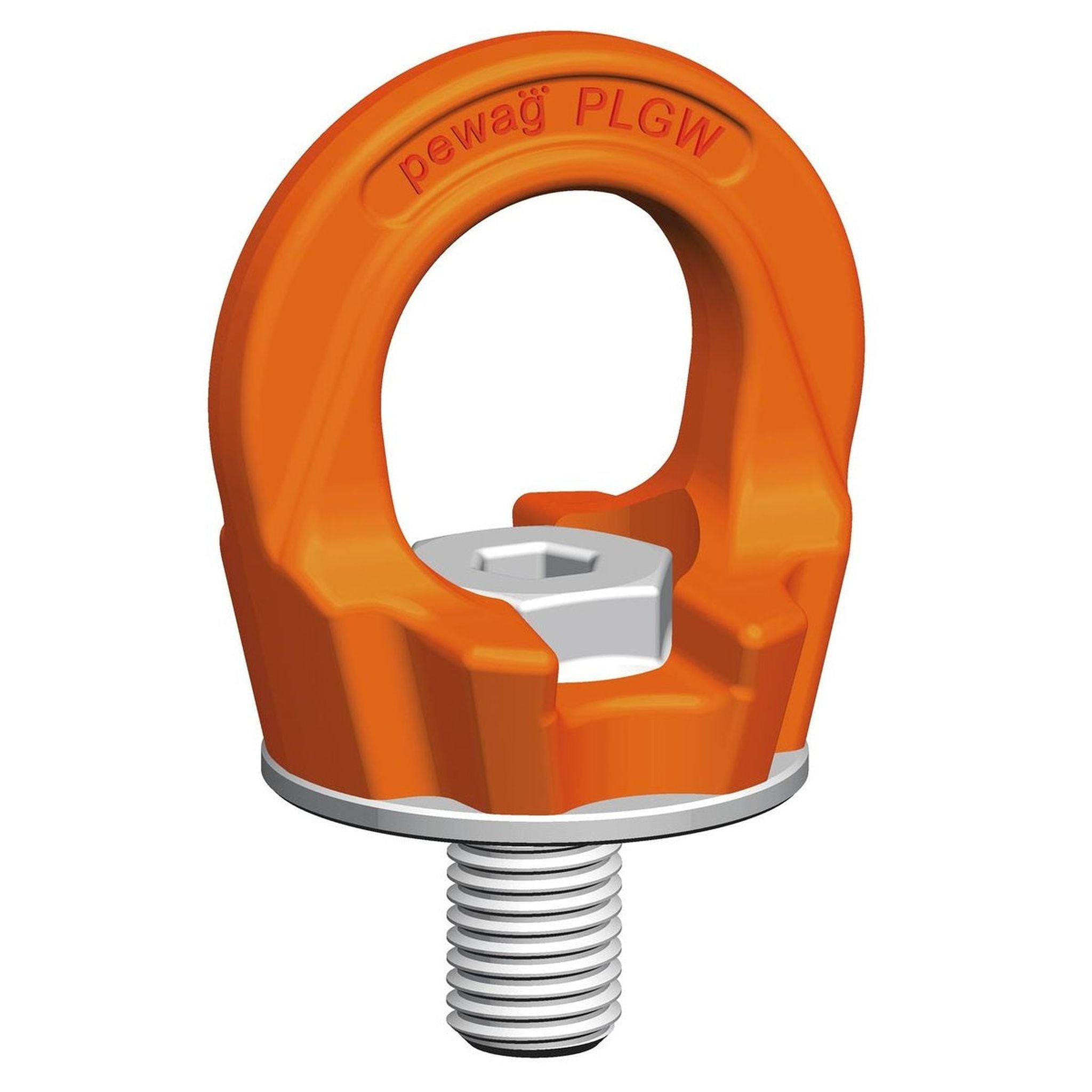

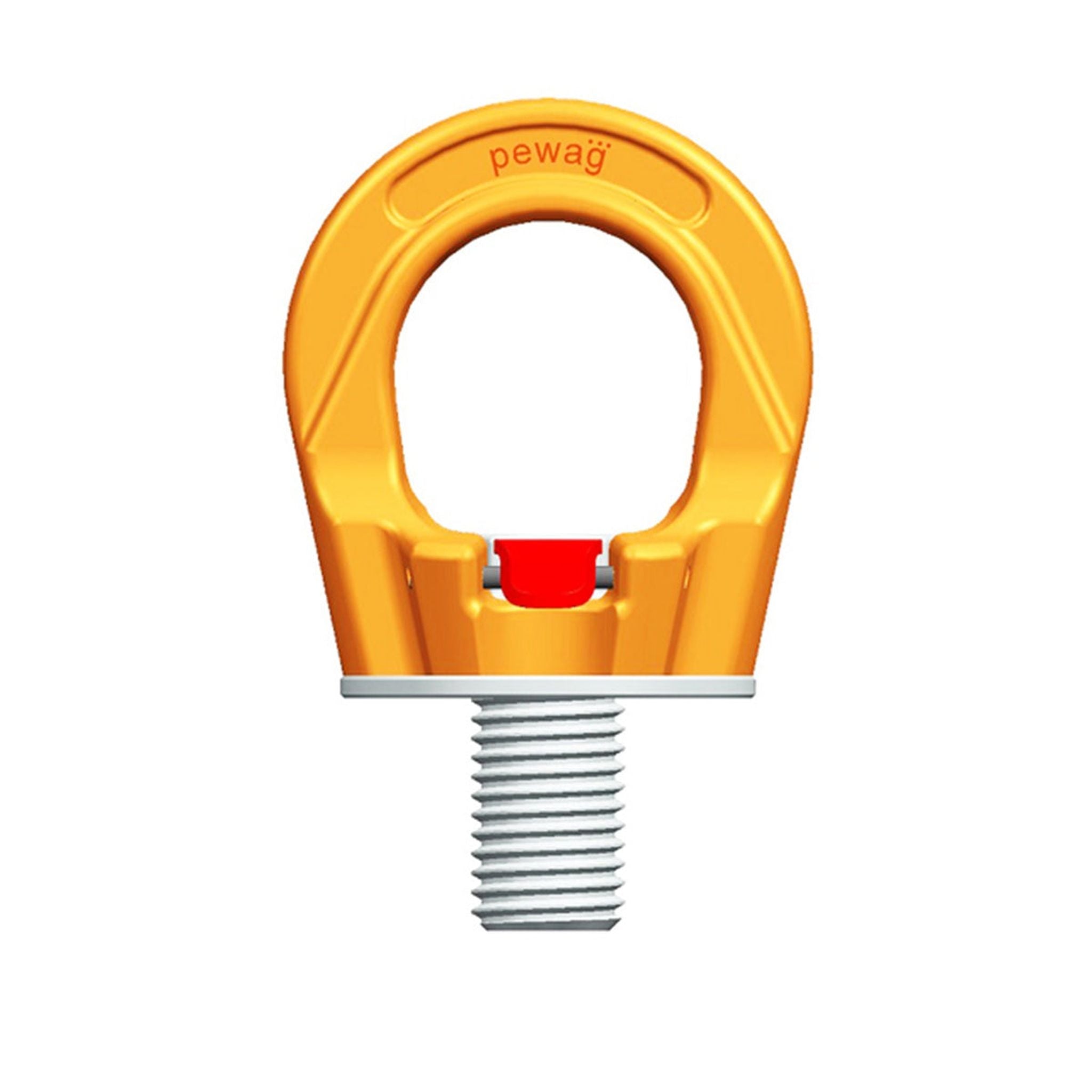

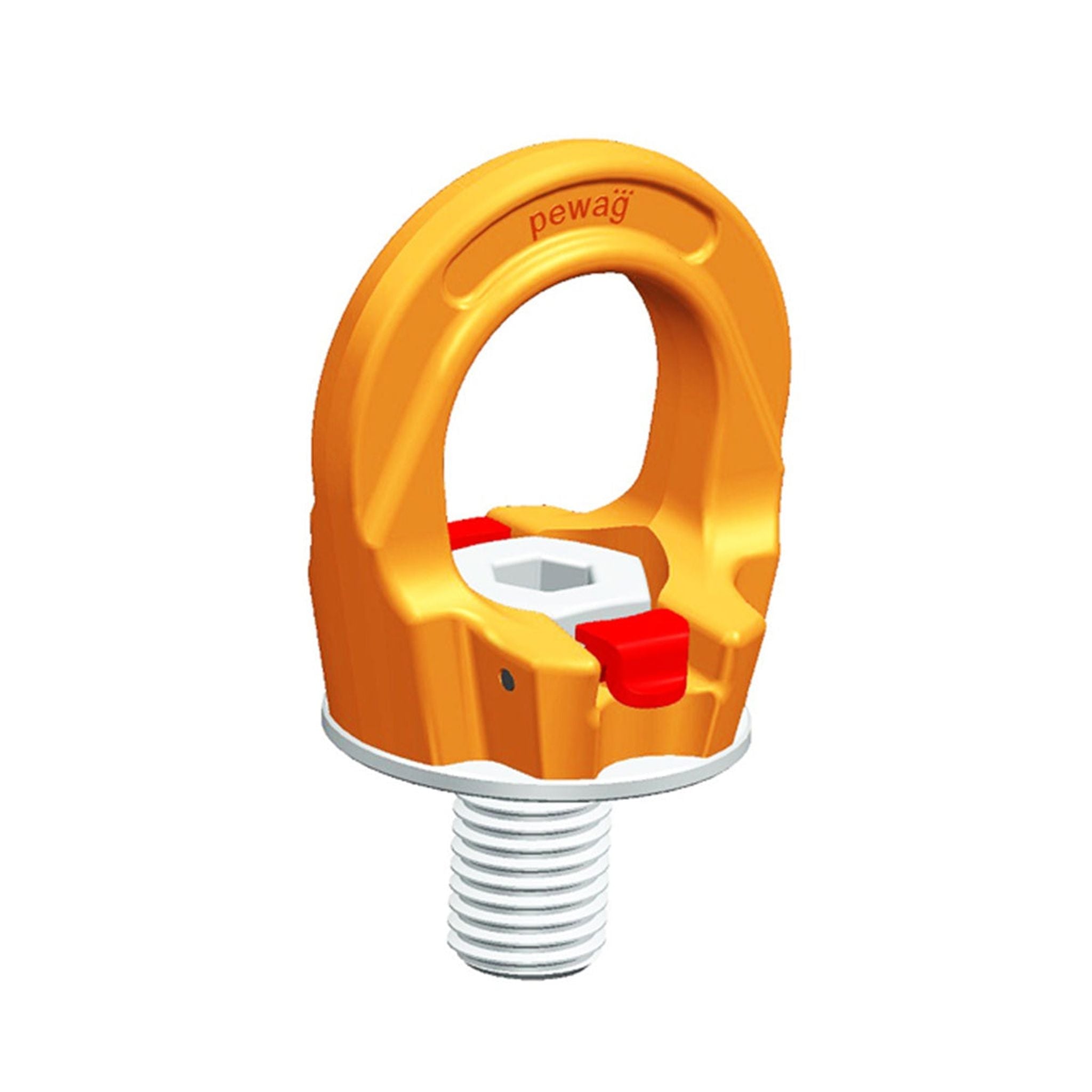

Punkt mocujący obrotowy wkręcany - PLGW BASIC - Pewag Winner Profilift

PEWAG  |  SKU: 092PE003-0008
Rozmiar, nośność
146,30 zł bez VAT
Wysyłka obliczana przy kasie.

Punkt mocujący obrotowy wkręcany - PLGW BASIC - Pewag Winner Profilift

PEWAG reprezentuje pierwszy na świecie punkt mocujący na rynku: opatentowany beznarzędziowy punkt mocujący PEWAG Winner Profilift. W oparciu o istniejące standardy pewag zaprojektowaliśmy i wyprodukowaliśmy beznarzędziowy punkt mocowania, który można dokręcać i regulować ręcznie w kierunku obciążenia.

Jest obrotowy w zakresie 360 °, zawiera opatentowaną i specjalną wymienną śrubę wykonaną z materiału klasy 10.9, która jest w 100% testowana defektoskopowo, ma dobrą chromianową powłokę antykorozyjną i wygrawerowaną nośność z rozmiarem gwintu. Każdy punkt mocowania jest dostarczany z numerem seryjnym w celu identyfikowalności. Pewag profilift gamma jest również dostępny z gwintem UNC.

Beznarzędziowy montaż i demontaż

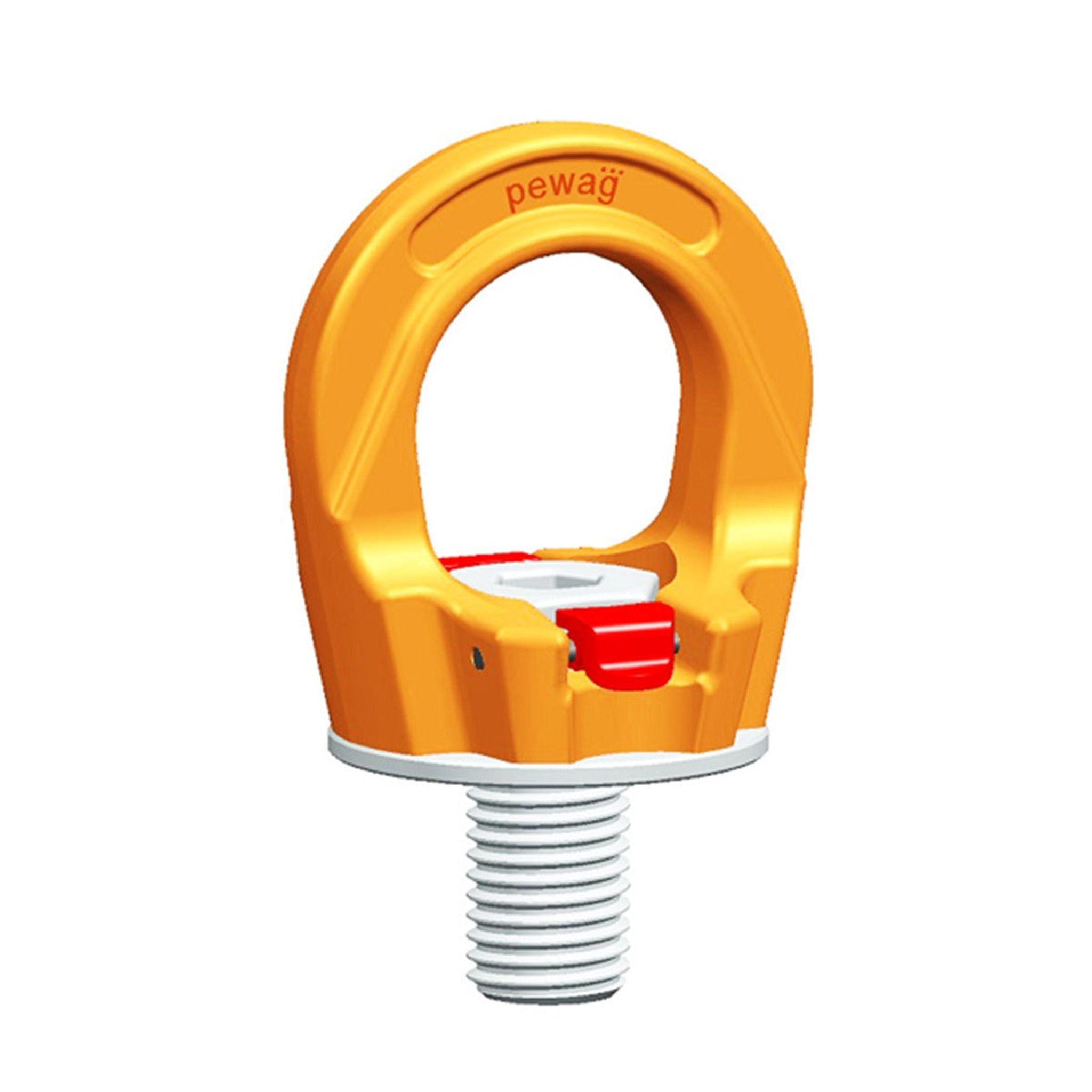

Klapka w położeniu 1 nie może stykać się ze śrubą (ilustr. 1)

  • Ucho jest obrotowe

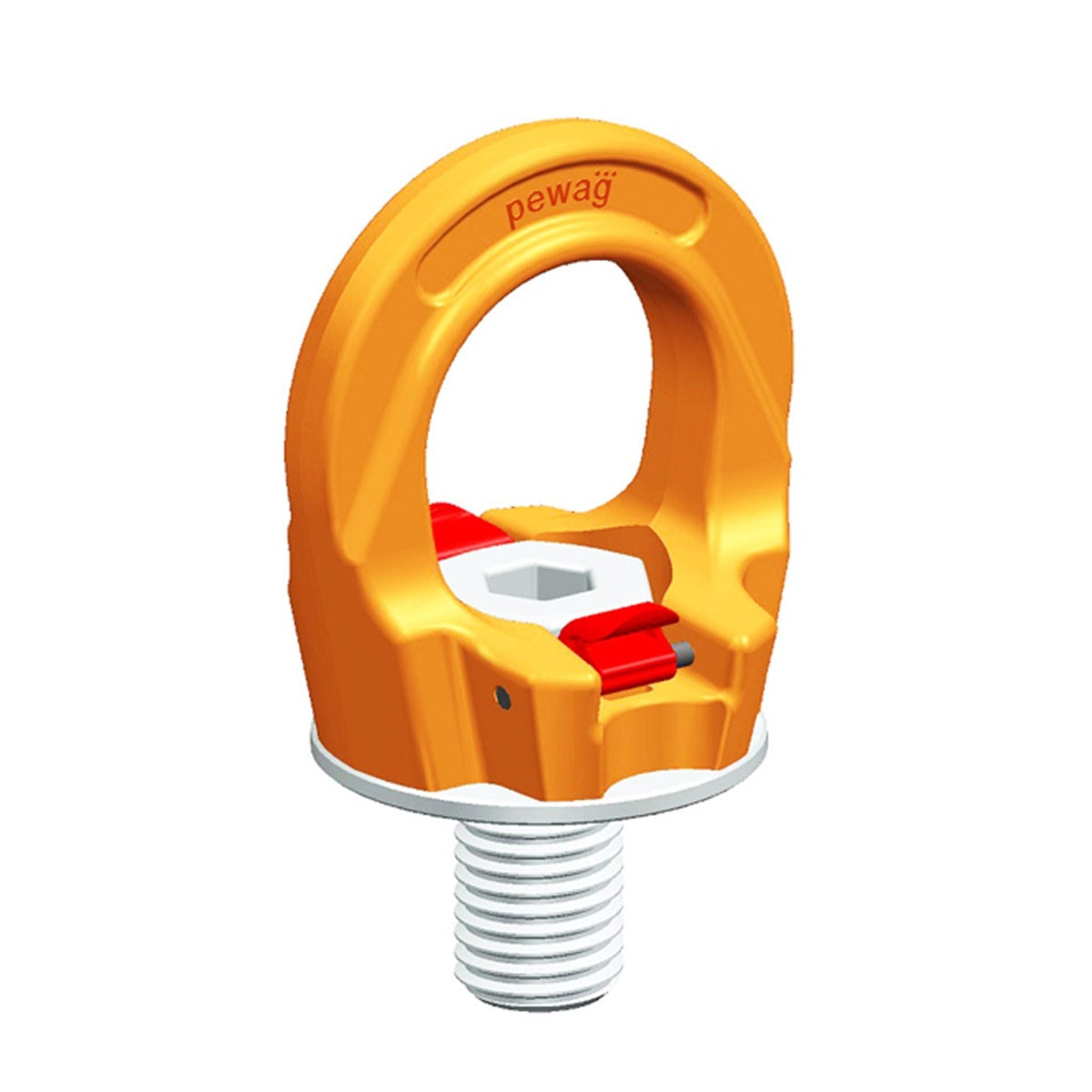

Klapka w pozycji 2 styka się ze śrubą (ilustr. 2)

  • Ucho punktu mocowania nie obraca się, siła dokręcania jest przenoszona na śrubę i w ten sposób punkt mocowania można zamontować/zdemontować

Dozwolone użycie

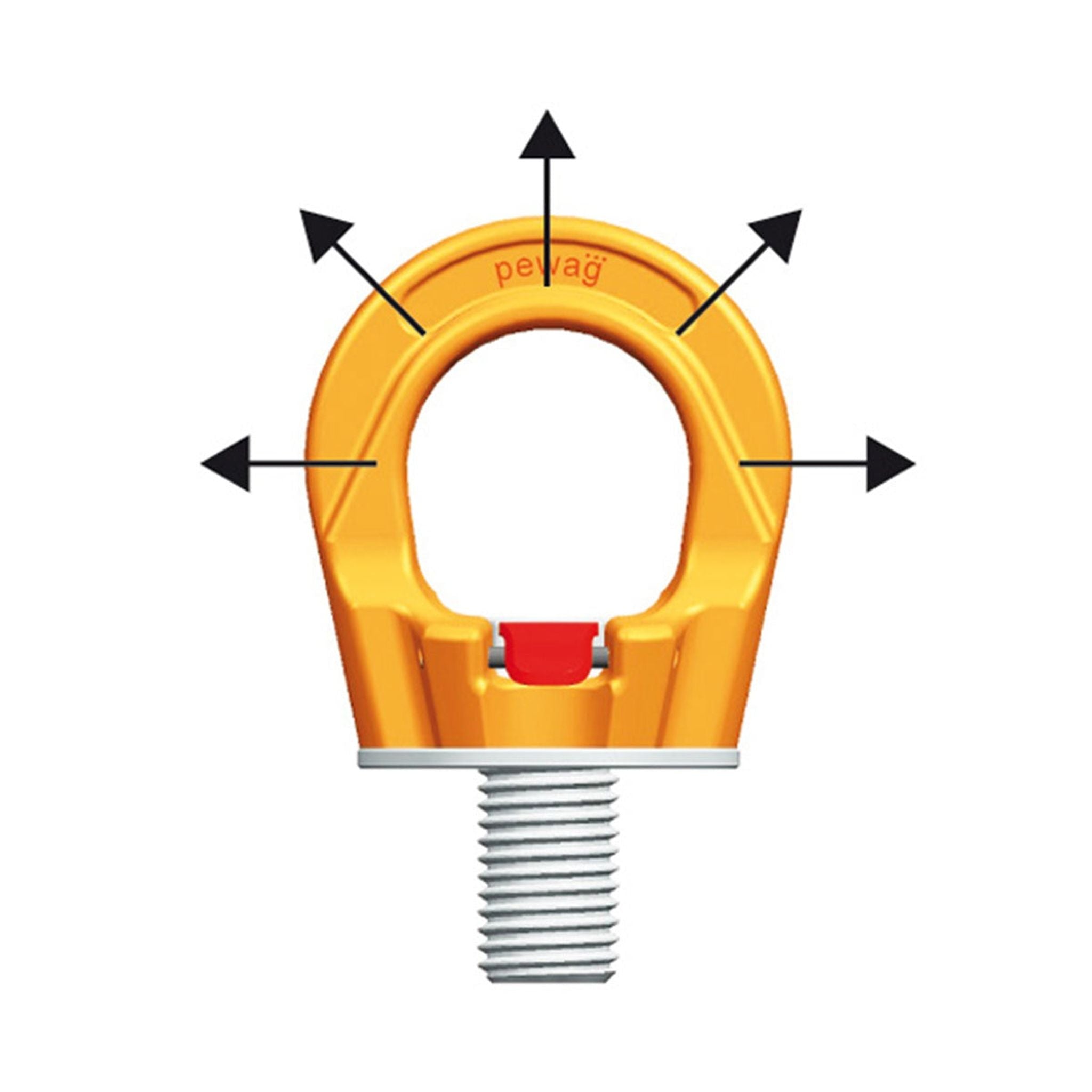

Nośność musi odpowiadać tabeli nośności w podanych kierunkach, patrz rys. 3.

  • Ustawić punkt mocowania na dopuszczalny kierunek ciągnięcia przed podniesieniem
  • W przypadku długotrwałego użytkowania VB dokręć PLGW z zalecanym momentem obrotowym
  • 4-krotna ochrona bezpieczeństwa w dopuszczalnych kierunkach zawieszenia

Nieautoryzowane użycie

Upewnij się, że podczas wieszania ładunek nie może wystąpić np.:

  • Kierunek ciągu jest zablokowany

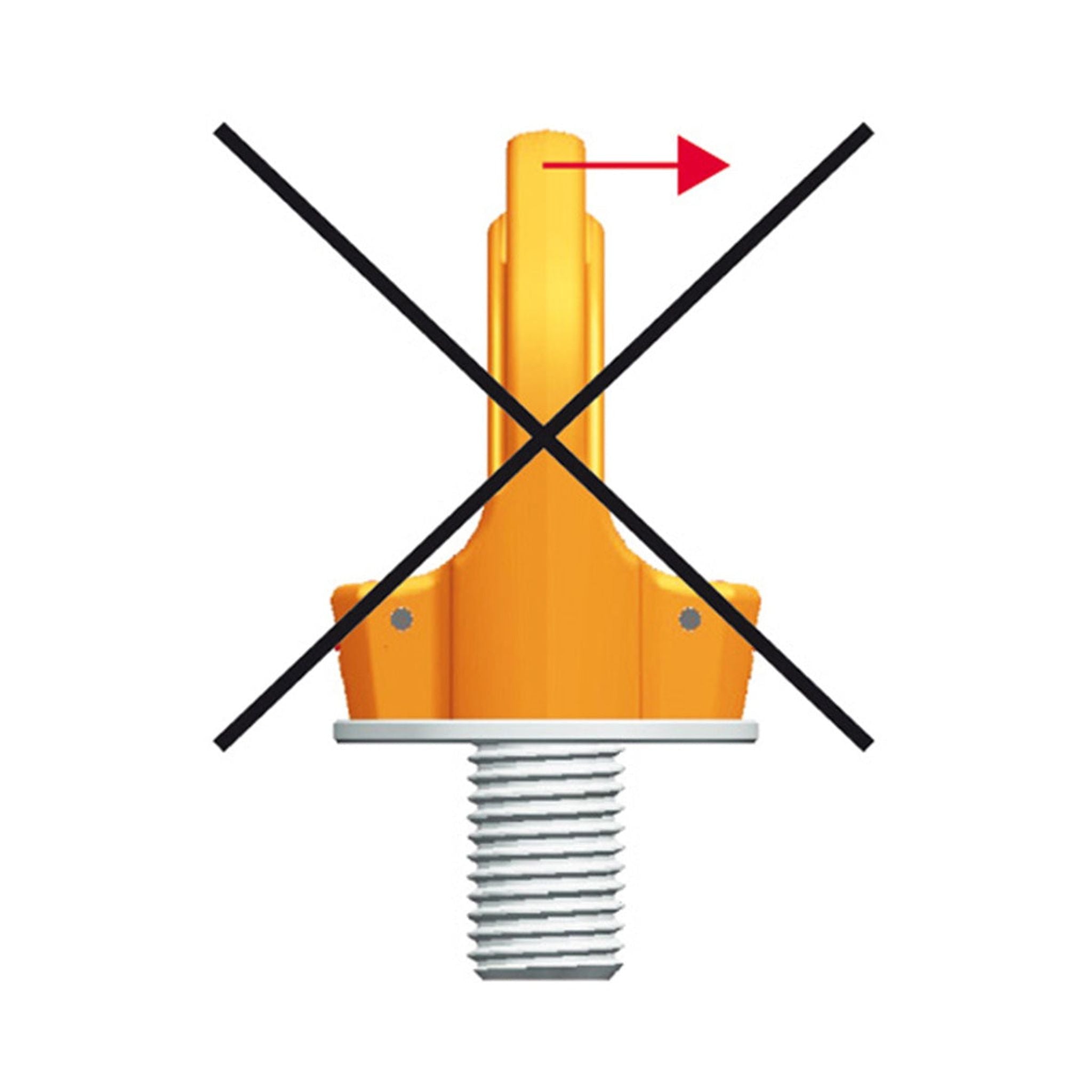

  • Kierunek naprężenia nie znajduje się w oczekiwanym obszarze (patrz rys. 4)
  • Ucho mocujące nie spoczywa na krawędzi ani na ładunku(rys. 3)

Otočný vázací bod k našroubování - PLGW - Pewag Winner Profilift

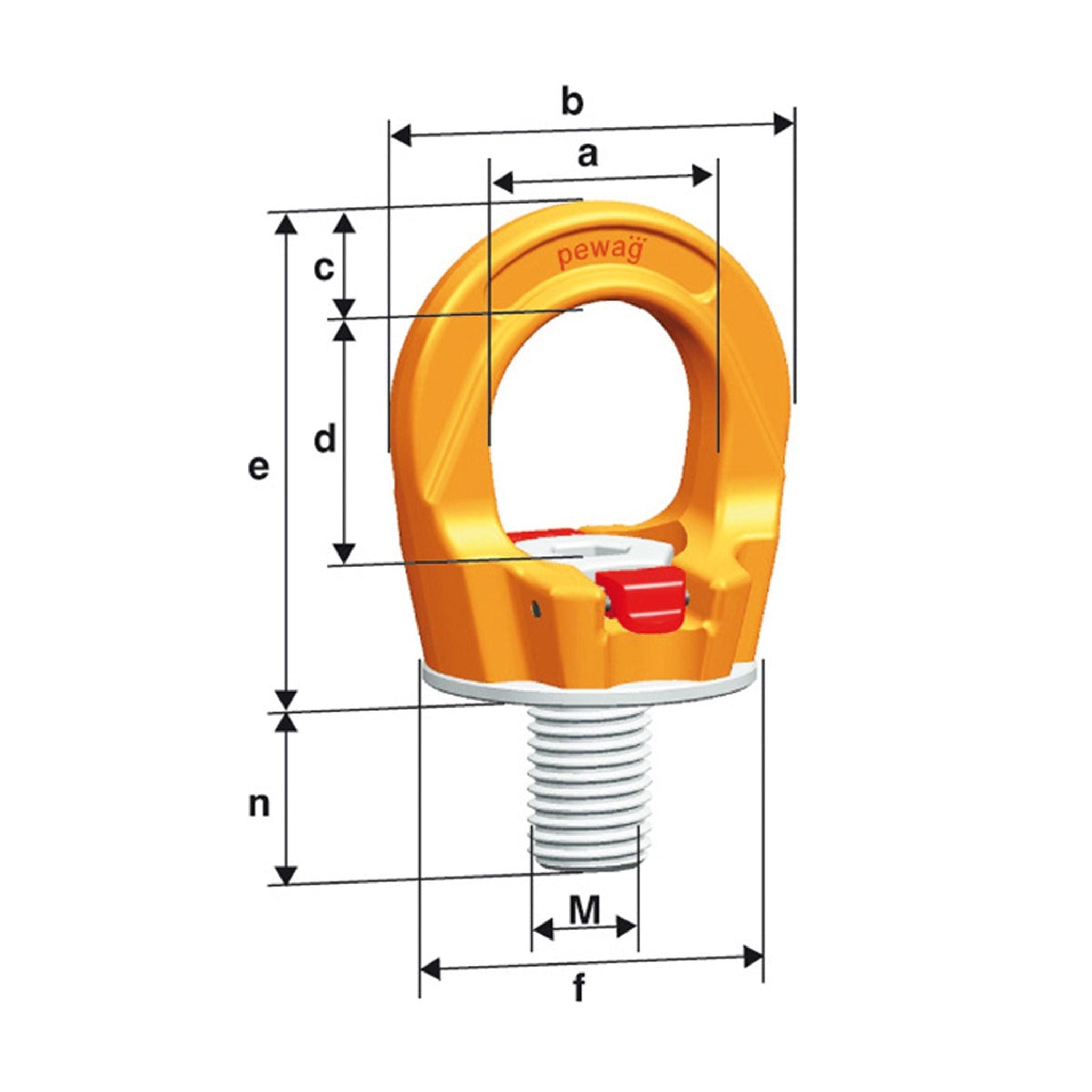

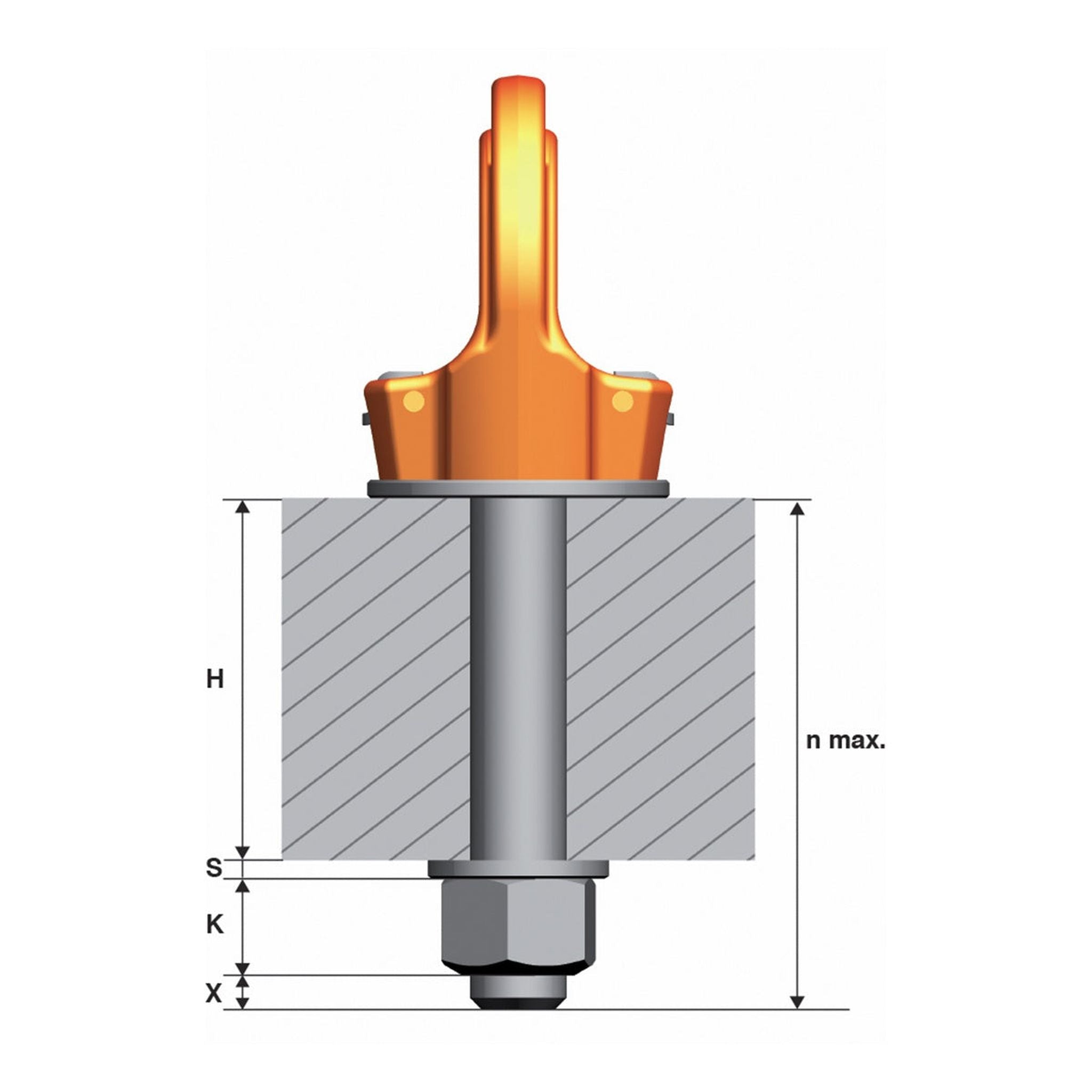

Model Gwint Dopuszczalne obciążanie robocze DOR a b c d e Øf n n max. SW1 Waga
--- --- kg mm mm mm mm mm mm mm mm mm kg/szt.
PLGW 0,3 M8 300 25 45 10 27 53 35 15 90 6 0,17
PLGW 0,5 M10 500 25 45 10 27 53 35 15 160 6 0,18
PLGW 0,7 M12 700 30 55 12 32 63 43 20 160 8 0,29
PLGW 1,5 M16 1500 35 64 14 36 70 50 25 160 10 0,45
PLGW 2,3 M20 2300 40 73 16 41 81 54 30 160 12 0,58
PLGW 3,2 M24 3200 50 86 18 50 93 69 35 - 14 1,10
PLGW 4 M30 4000 60 110 25 60 114 90 45 - 17 2,20
PLGW 7 M36 7000 70 132 31 70 136 108 55 - 19 3,90
PLGW 9 M42 9000 80 152 36 72 153 126 65 - 22 5,80
PLGW 12 M48 12000 95 179 42 88 179 148 75 - 24 8,90


Otočný vázací bod k našroubování - PLGW BASIC - Pewag Winner Profilift
