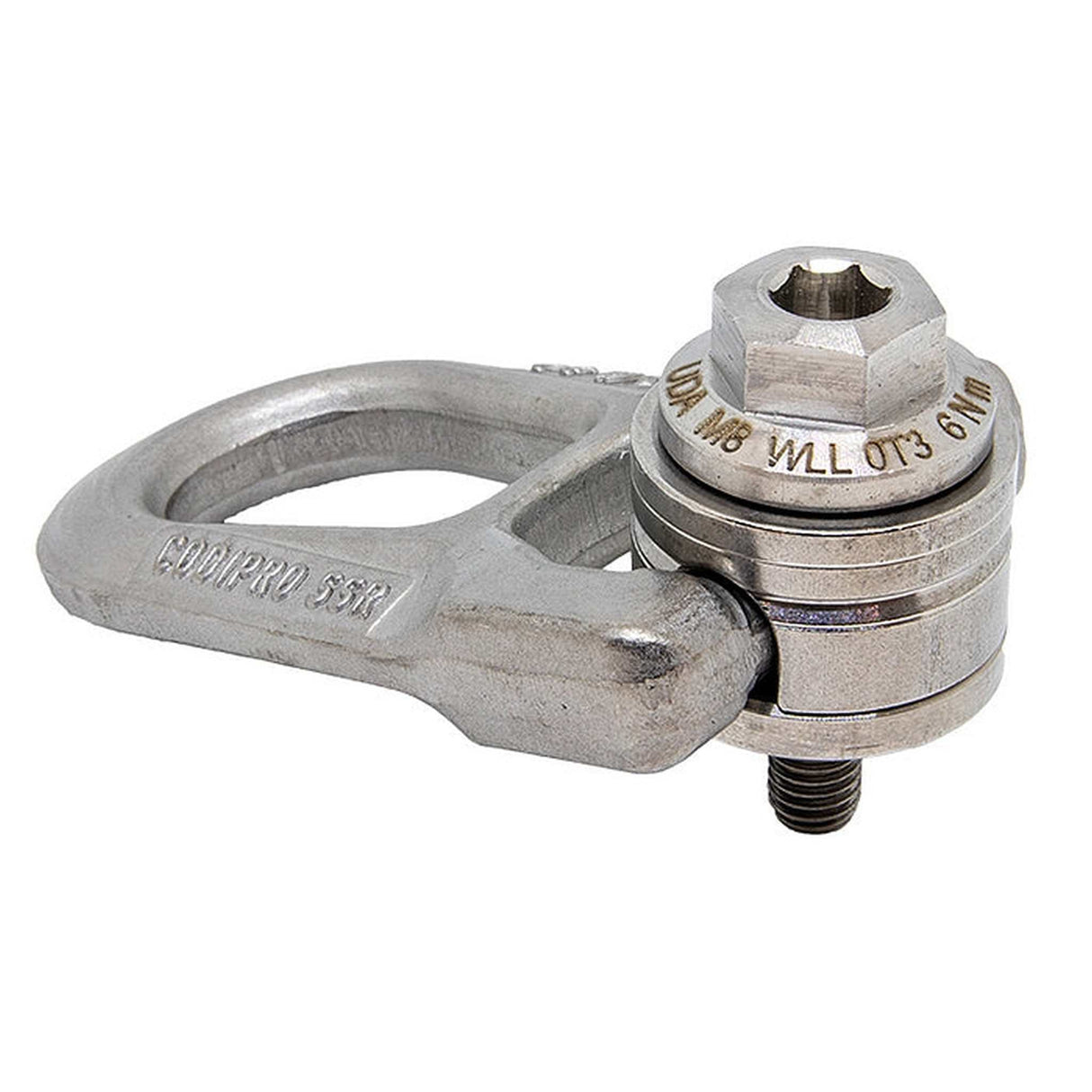

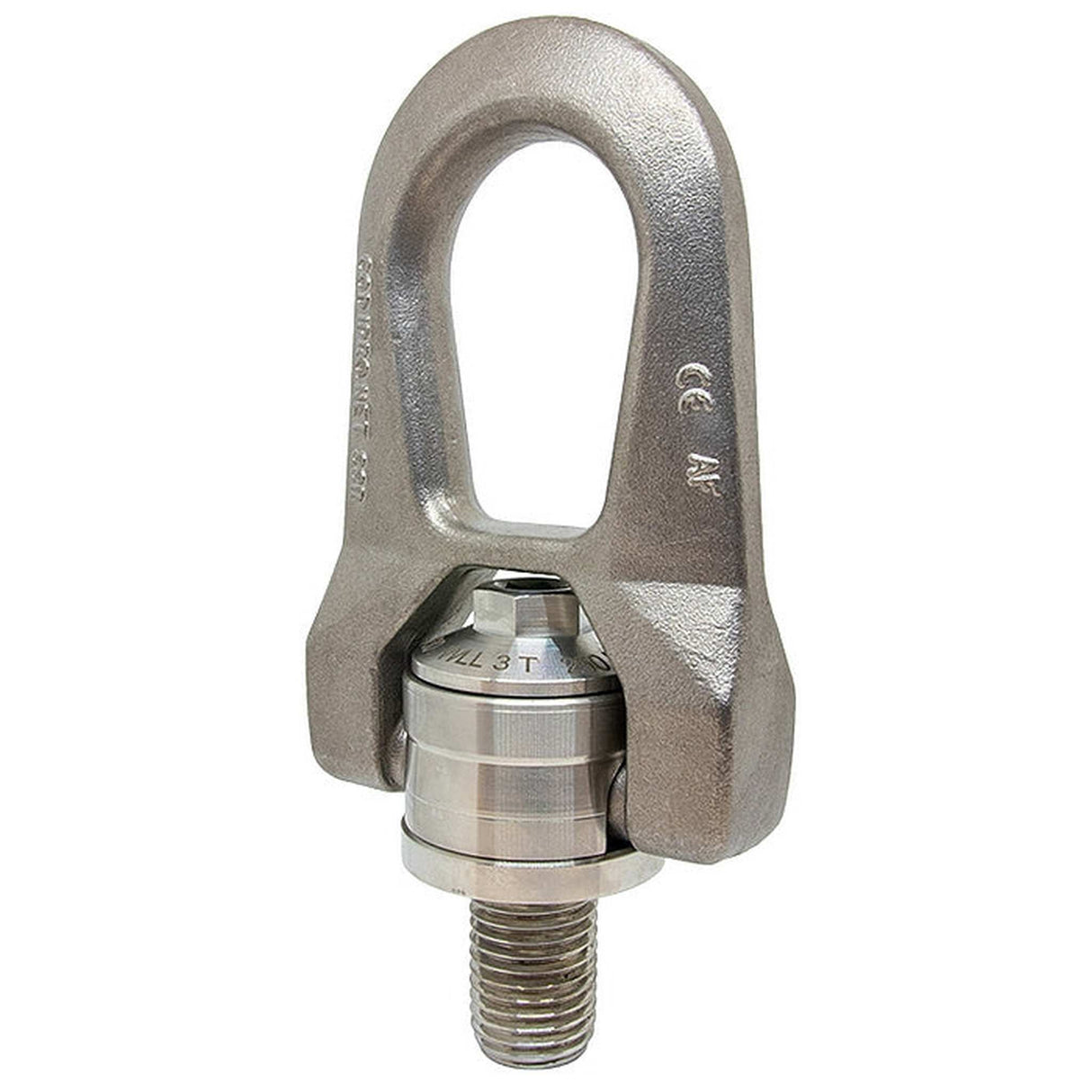

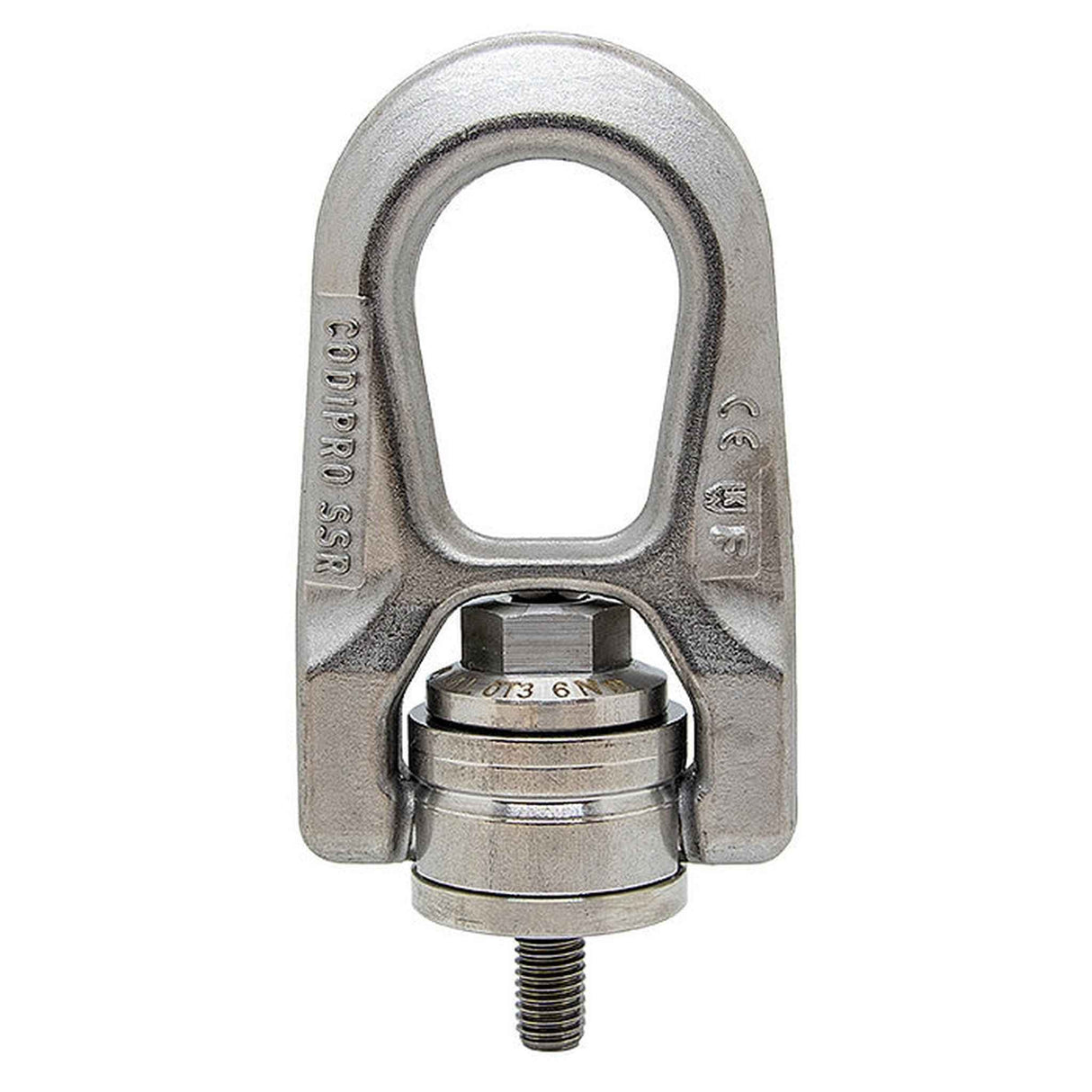

Punkt mocujący obrotowy z stali nierdzewnej SS.DSR UP - CODIPRO

CODIPRO  |  SKU: 092CO025-0006
Gwint, nośność
683,81 zł bez VAT
Wysyłka obliczana przy kasie.

Punkt mocujący obrotowy z stali nierdzewnej SS.DSR UP - CODIPRO

Punkt mocowania ze stali nierdzewnej z łożyskiem, obrotowy nawet pod obciążeniem.

Ta sama ładowność we wszystkich kierunkach.
Każda sztuka ma unikalny numer.
Certyfikat 3.1 zgodnie z EN 10204 jest dostarczany z każdym produktem.
Wyprodukowano w EU.

Dostępne w rozmiarach M8 – M30 w standardzie (inne wersje na zamówienie).Można zamówić gwint o dowolnej długości – dostawa w bardzo krótkim czasie dostawy.
Można zamówić jedną sztukę, nie ma minimalnej ilości.
Nośność (WLL) od 0,3 t – 3 t.
Współczynnik bezpieczeństwa 5:1.
Materiał – stal nierdzewna.

Punkt mocujący obrotowy z stali nierdzewnej SS.SEB UP - CODIPRO

Model Gwint Dopuszczalne obciążanie robocze DOR (WLL, 5:1) Dopuszczalne obciążanie robocze DOR (WLL, 4:1) L1 Moment obrotowy S1 S2 A B C D E F G H Waga
--- (mm) t t mm Nm mm mm mm mm mm mm mm mm mm mm kg
SS.DSR M 6 M6 (x1) 0,10 0,15 15 4 8 16 32 30 30 39 28 13 53 9,5 0,3
SS.DSR M 8 M8 (x1,25) 0,30 0,30 16 6 8 16 32 30 30 39 28 13 53 9,5 0,3
SS.DSR M 10 M10 (x1,50) 0,50 0,50 16 10 8 16 32 30 30 39 28 13 53 9,5 0,3
SS.DSR M 12 M12 (x1,75) 0,80 0,80 19 15 8 16 32 30 30 39 28 13 53 9,5 0,3
SS.DSR M 14 M14 (x2) 1,00 1,00 29 30 8 20 44 40 40 53 38 17 76 13,0 0,9
SS.DSR M 16 M16 (x2) 1,40 1,50 26 50 8 20 44 40 40 53 38 17 76 13,0 0,9
SS.DSR M 18 M18 (x2,5) 1,40 1,50 30 70 8 20 44 40 40 53 38 17 76 13,0 1,0
SS.DSR M 20 M20 (x2,5) 1,40 1,60 30 100 8 20 44 40 40 53 38 17 76 13,0 1,0
SS.DSR M 22 M22 (x2,5) 2,20 2,20 42 120 14 24 62 55 55 83 56 25 115 19,0 2,5
SS.DSR M 24 M24 (x3) 2,70 2,70 42 160 14 24 62 55 55 83 56 25 115 19,0 2,6
SS.DSR M 27 M27 (x3) 2,80 2,90 42 200 14 24 62 55 55 83 56 25 115 19,0 2,7

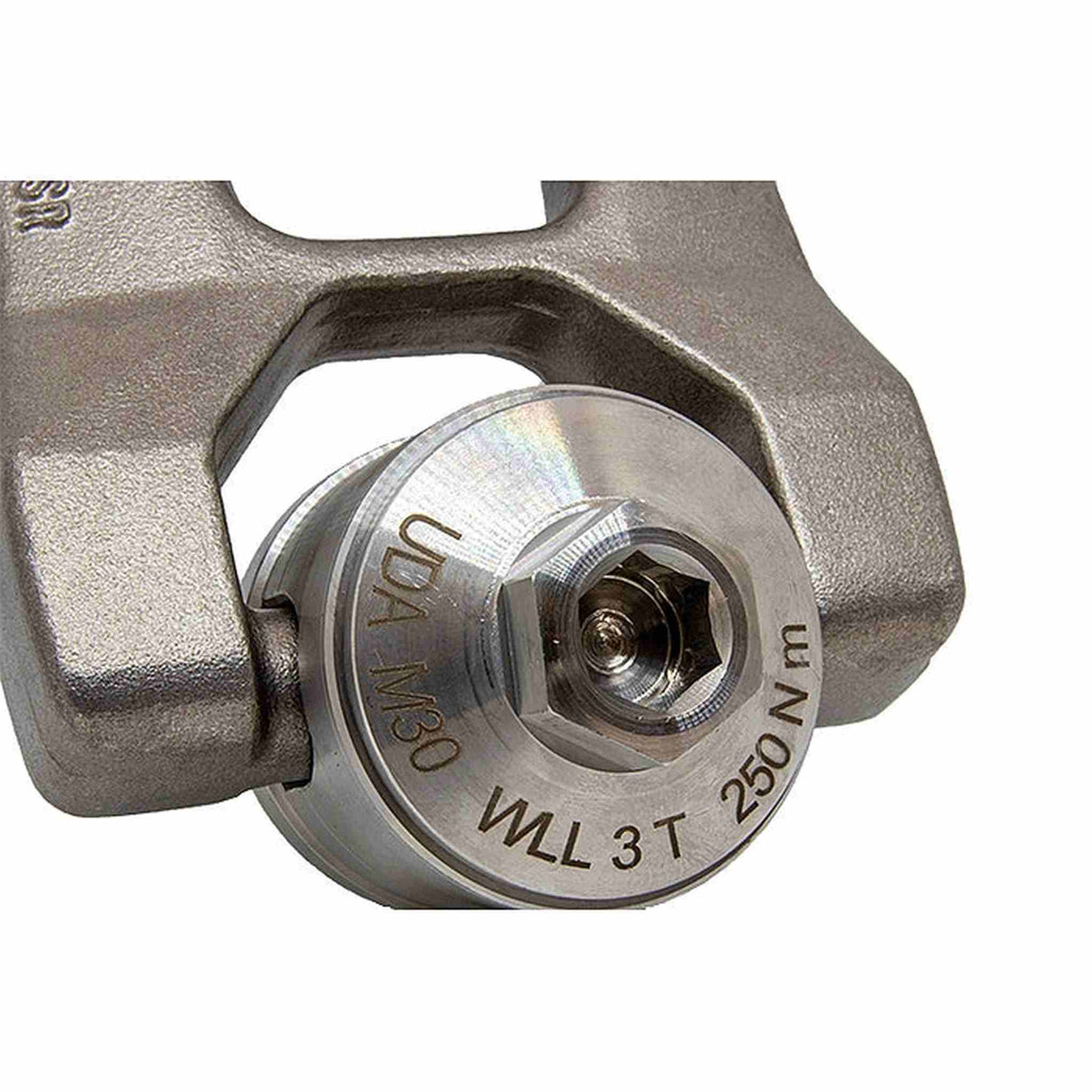

SS.DSR M 30 M30 (x3,5) 3,00 3,50 47 250 14 24 62 55 55 83 56 25 115 19,0 2,8
