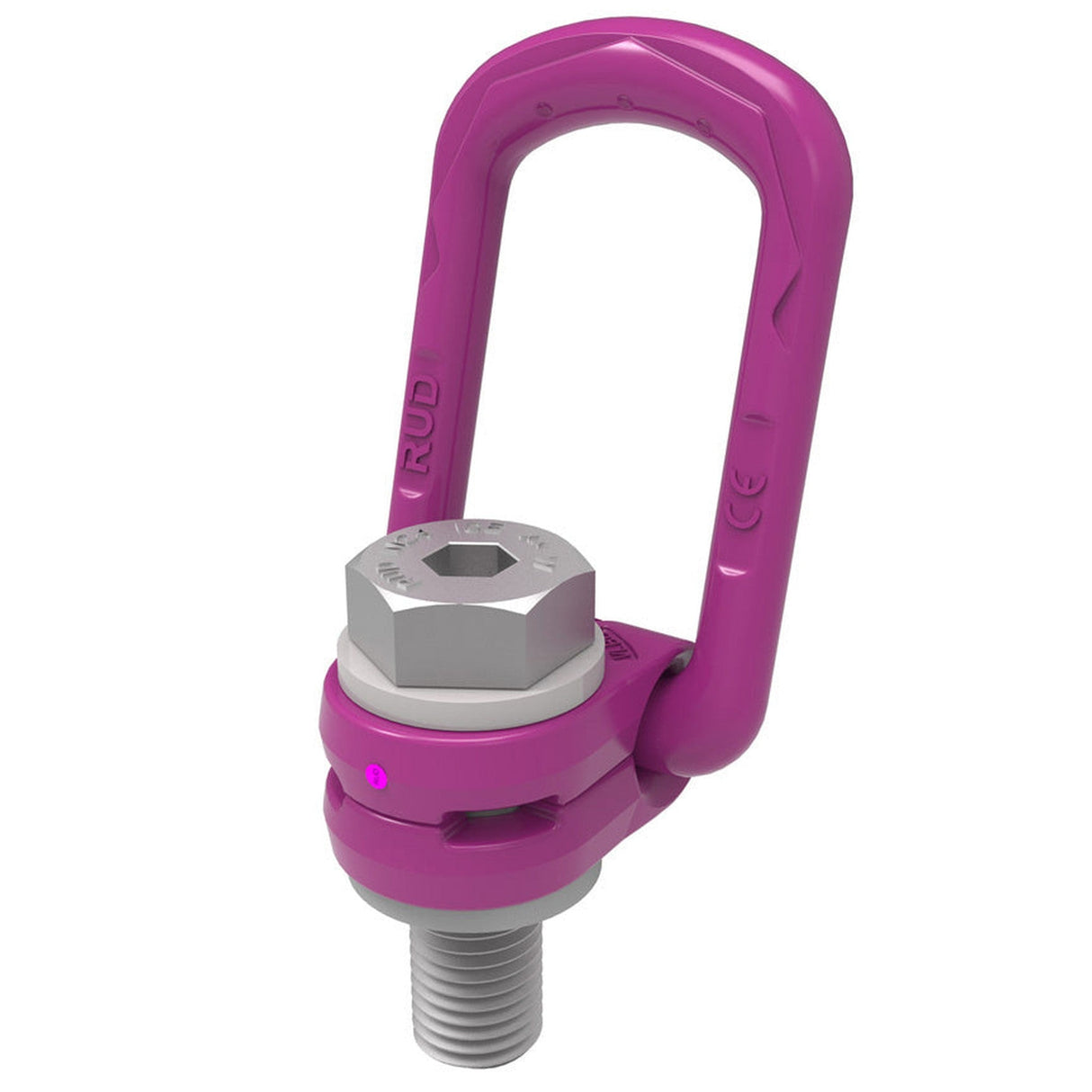

Punkt mocujący VLBG PLUS - RUD - Ogniwo obrotowe

RUD  |  SKU: 092LR020-0008
Rozmiar, nośność
362,33 zł bez VAT
Wysyłka obliczana przy kasie.

Punkt mocujący VLBG PLUS - RUD - Ogniwo obrotowe

Punkty mocowania VLBG-PLUS nadają się do podnoszenia za pomocą środków podnoszenia lub do montażu ładunków.
Punkty wiążące VLBG-PLUS są zgodne z normą techniczną EN 1677.
Ładowność 0,63 t - 20 t.
Możliwość obciążenia we wszystkich kierunkach.
Obracany o 360 °.

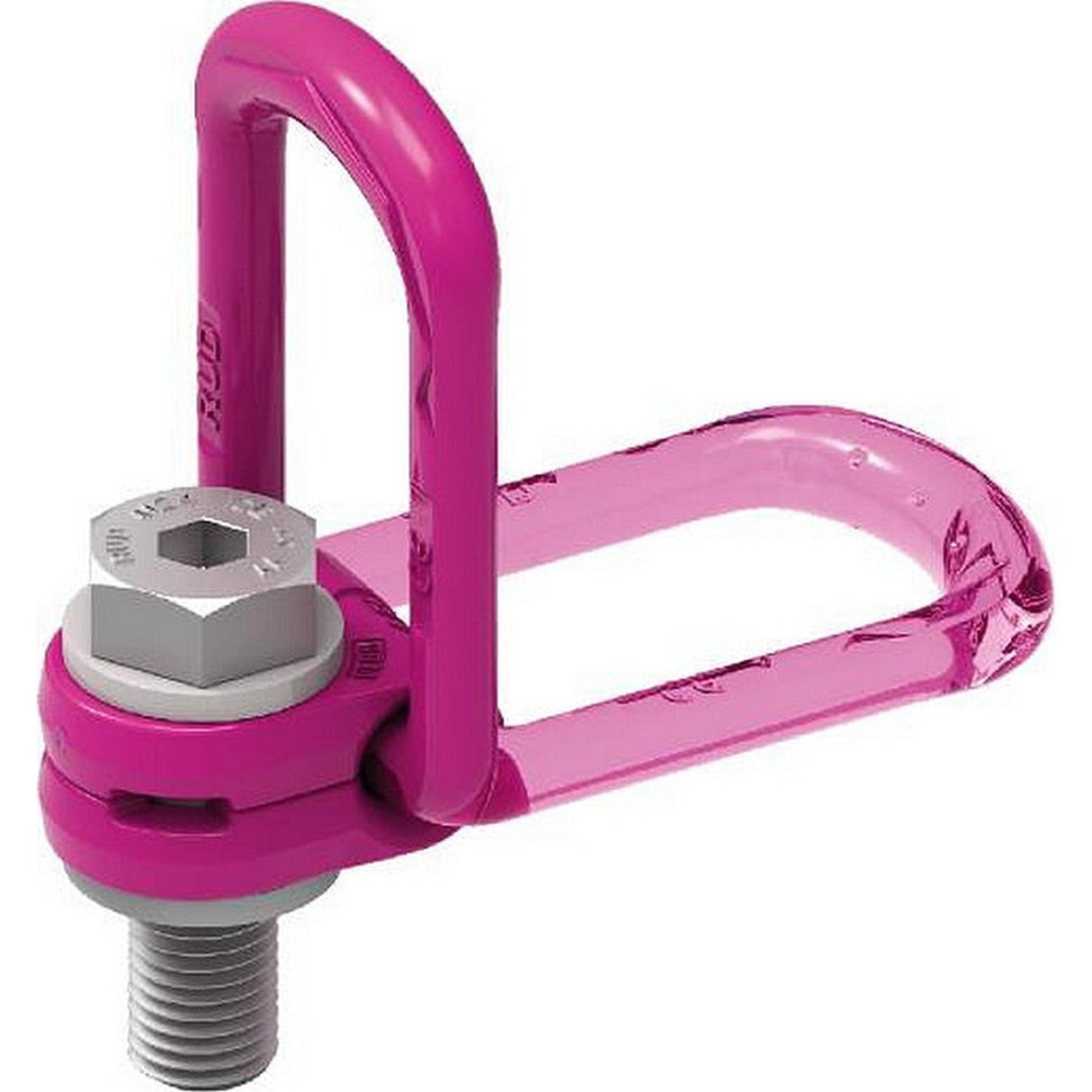

Składane ucho do podnoszenia 180 °.
Współczynnik bezpieczeństwa 4:1.
Gwint metryczny M8 do M48.
Drobny gwint metryczny M12x1.5 do M30x2.
Gwint calowy UNC 3/8 "do 2".
Maksymalny zakres temperatury roboczej -40 °C do 100 °C.
Maksymalny zakres temperatur pracy z redukcją obciążenia o 350 °C.

Punkt mocujący VLBG PLUS - RUD - Ogniwo obrotowe

Model Dopuszczalne obciążanie robocze DOR A B C D E F G H Hmax J K L Lmax M N SW ISK T Moment Waga
--- t mm mm mm mm mm mm mm mm mm mm mm mm mm (mm) mm --- --- mm Nm kg
VLBG-PLUS 0,63t M8 0,63 30,0 52 34 24 40 10,0 29 11 76 75 45 40 105 8 32 13 5 75 30 0,30
VLBG-PLUS 0,9t M10 0,90 30,0 52 34 24 39 10,0 29 15 96 75 45 44 125 10 32 17 6 75 60 0,31
VLBG-PLUS 1,35t M12 1,35 32,0 52 34 26 38 10,0 29 18 116 75 45 47 145 12 32 19 8 75 150 0,34
VLBG-PLUS 1,2t M14 1,20 34,5 56 38 30 39 13,5 36 24 34 86 47 60 70 14 38 24 10 85 150 0,50
VLBG-PLUS 2t M16 2,00 34,5 56 38 30 39 13,5 36 22 149 86 47 58 185 16 38 24 10 85 150 0,55
VLBG-PLUS 2t M18 2,00 50,0 82 54 45 55 17,0 43 37 222 113 64 80 90 18 48 30 12 110 200 1,30
VLBG-PLUS 3,5t M20 3,50 50,0 82 54 45 55 17,0 43 32 187 113 64 75 230 20 48 30 12 110 400 1,30
VLBG-PLUS 4,5t M24 4,50 50,0 82 54 45 67 17,0 43 37 222 130 78 80 265 24 48 36 14 125 760 1,40
VLBG-PLUS 6,7t M30 6,70 60,0 103 65 60 67 22,5 61 49 279 151 80 110 340 30 67 46 17 147 1000 3,20
VLBG-PLUS 7t M36 7,00 60,0 103 65 60 74 22,5 55 52 -- 151 80 107 -- 36 67 55 22 146 700 3,40
VLBG-PLUS 8t M36 8,00 77,0 122 82 70 97 26,5 77 63 223 205 113 140 300 36 79 55 22 196 800 6,20
VLBG-PLUS 10t M42 10,00 77,0 122 82 70 94 26,5 77 73 273 205 113 150 350 42 79 65 24 196 1000 6,70
VLBG-PLUS 15t M42 15,00 95,0 156 100 85 109 36,0 87 63 413 230 130 150 500* 42 100 65 24 222 1500 10,90
VLBG-PLUS 20t M48 20,00 95,0 156 100 95 105 36,0 87 73 303 230 130 160 350 48 100 75 27 222 2000 11,60
