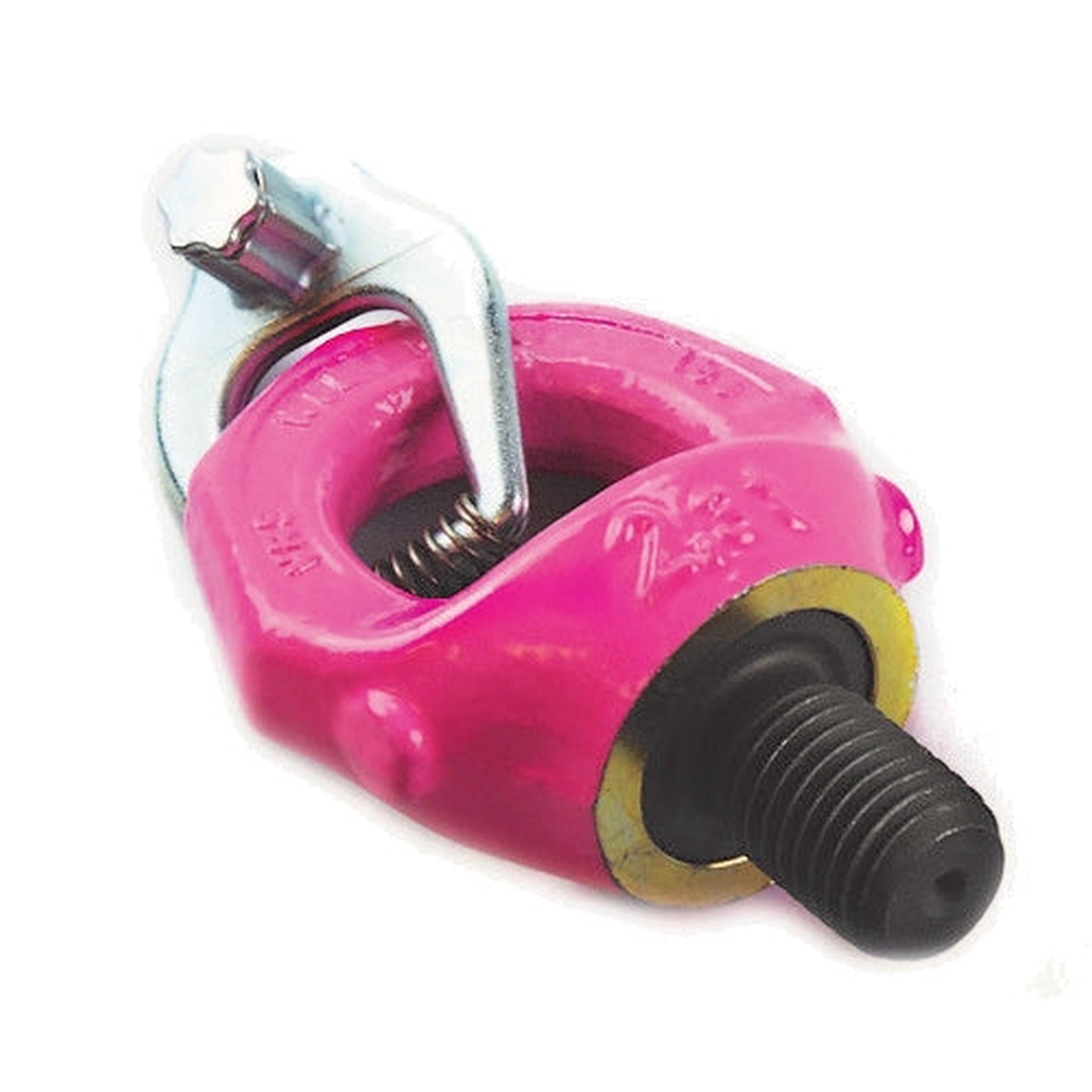

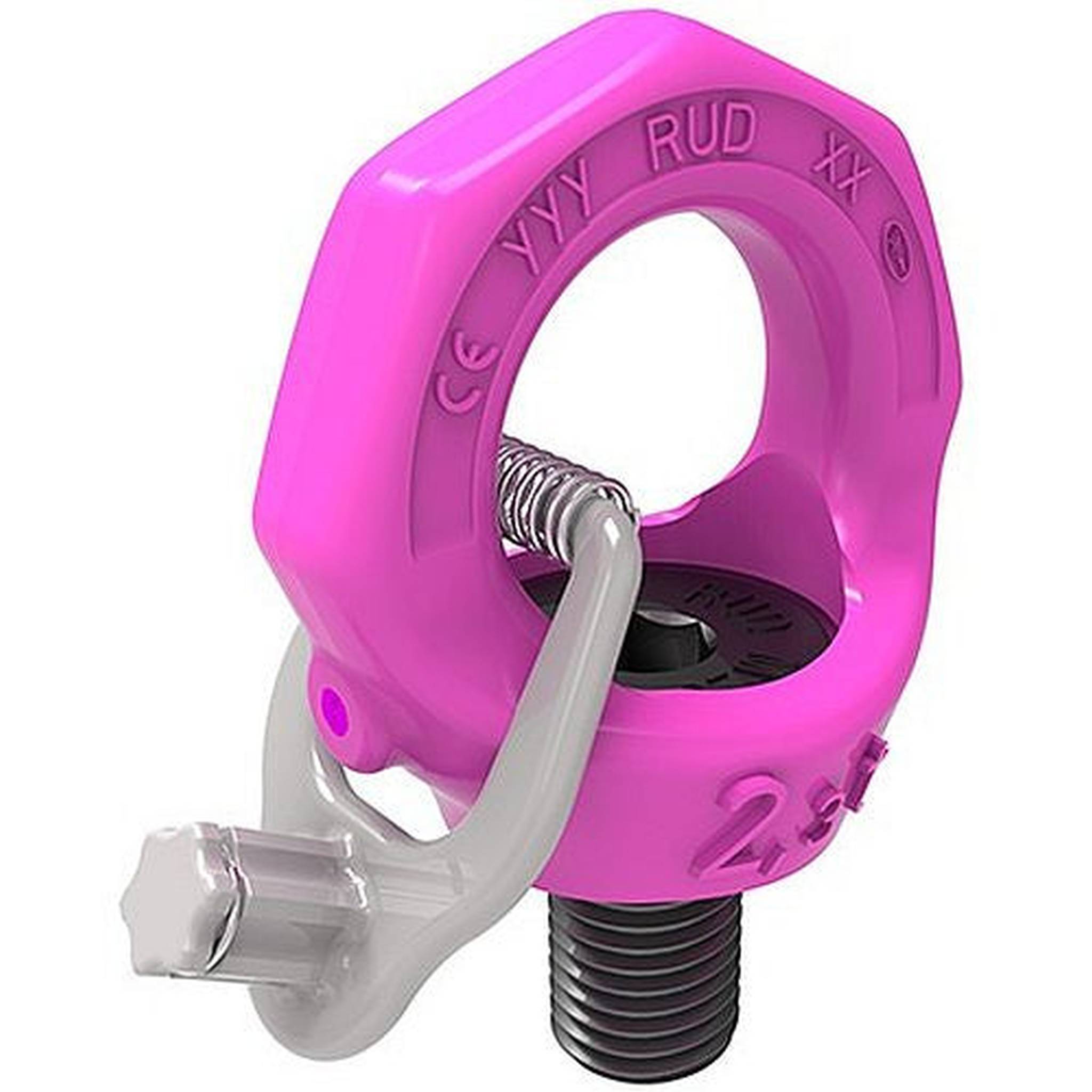

Punkt mocujący VRS F - RUD

RUD  |  SKU: 092LR003-0008
Rozmiar
168,15 zł bez VAT
Wysyłka obliczana przy kasie.

Punkt mocujący VRS F - RUD

Punkt mocowania jest obciążytelny we wszystkich kierunkach i dzięki możliwości obrotu nie zdarza się, aby został użyty w złym kierunku obciążenia.

Do jednorazowej obsługi wystarczy ręczne dokręcanie za pomocą odpowiedniego klucza. Punkt wiązania VRSF zawiera klucz montażowy, który można wykorzystać do nieznacznego dokręcenia punktu wiązania. W przypadku stałego montażu punktu mocowania, dokręcić odpowiednim momentem dokręcania. Wersja VRS nie ma klucza i jest to jedyna różnica między tymi dwoma punktami.
Śrube nie można wyjąć ani wymienić!

Punkty mocowania VRSF i VRS mają szeroki zakres obciążalności i rozmiarów gwintów. Nośność wynosi od 0,1 t do 20 t, standardowe gwinty od M6 do M64. Punkty mocowania są również dostępne z możliwością wyboru długości, gwintem metrycznym lub gwintem calowym.

Punkt wiązania oznaczony jest wszystkimi znakami wymaganymi przez normę, takimi jak: nośność, producent, znak producenta, oznaczenie punktu wiązania itp.

Punkt wiążący VRSF i VRS są zgodne z normą EN 1677 i spełniają niemiecki test DGUV.

Nośność od 0,1 t do 20 t.
Możliwość obciążania we wszystkich kierunkach.
Obracany o 360 °.
Współczynnik bezpieczeństwa 4:1.
Gwint metryczny M6 do M64.
Drobny gwint metryczny M8x1 do M36x3.
Gwint calowy UNC 5/16" do 2".
Maksymalny zakres temperatury pracy bez redukcji obciążenia od -40 °C do 100 °C.
Maksymalny zakres temperatury pracy z redukcją obciążenia o 350 °.

Punkt mocujący VRS F - RUD

Kod towaru Gwint Dopuszczalne obciążanie robocze DOR 90° Moment obrotowy T B C D E G I K L M N Waga
--- mm kg Nm mm mm mm mm mm mm mm mm mm mm mm kg
092LR003-6 M6 100 5 28 9 7 20 23 28 13 37 9 M6 6 0,07
092LR003-8 M8 300 10 35 11 9 25 25 30 16,3 47 12 M8 6 0,12
092LR003-10 M10 400 10 35 11 9 25 25 30 16,3 47 15 M10 6 0,12
092LR003-12 M12 750 25 42 13 1 30 30 34 19,8 56 18 M12 8 0,20
092LR003-16 M16 1500 60 49 15 13 35 36 40 23,5 65 24 M16 10 0,30
092LR003-20 M20 2300 115 58 17 16 40 41 50 29,3 76 30 M20 12 0,47
092LR003-24 M24 3200 190 70 20 19 49 51 60 35 92 36 M24 14 1,05
092LR003-27 M27 3200 250 70 20 19 49 51 60 35 92 36 M27 14 1,00
092LR003-30 M30 4500 330 87 26 24 60 66 75 44 114 45 M30 17 1,83
092LR003-33 M33 4500 350 87 26 24 60 66 75 44 114 45 M33 17 1,80
092LR003-36 M36 7000 590 103 32 29 72 76 97 53 135 54 M36 22 3,60
092LR003-42 M42 9000 925 121 37 33 84 86 111 62 158 63 M42 24 4,60
092LR003-48 M48 12000 1400 138 42 42 94 100 128 70 180 72 M48 27 7,60
