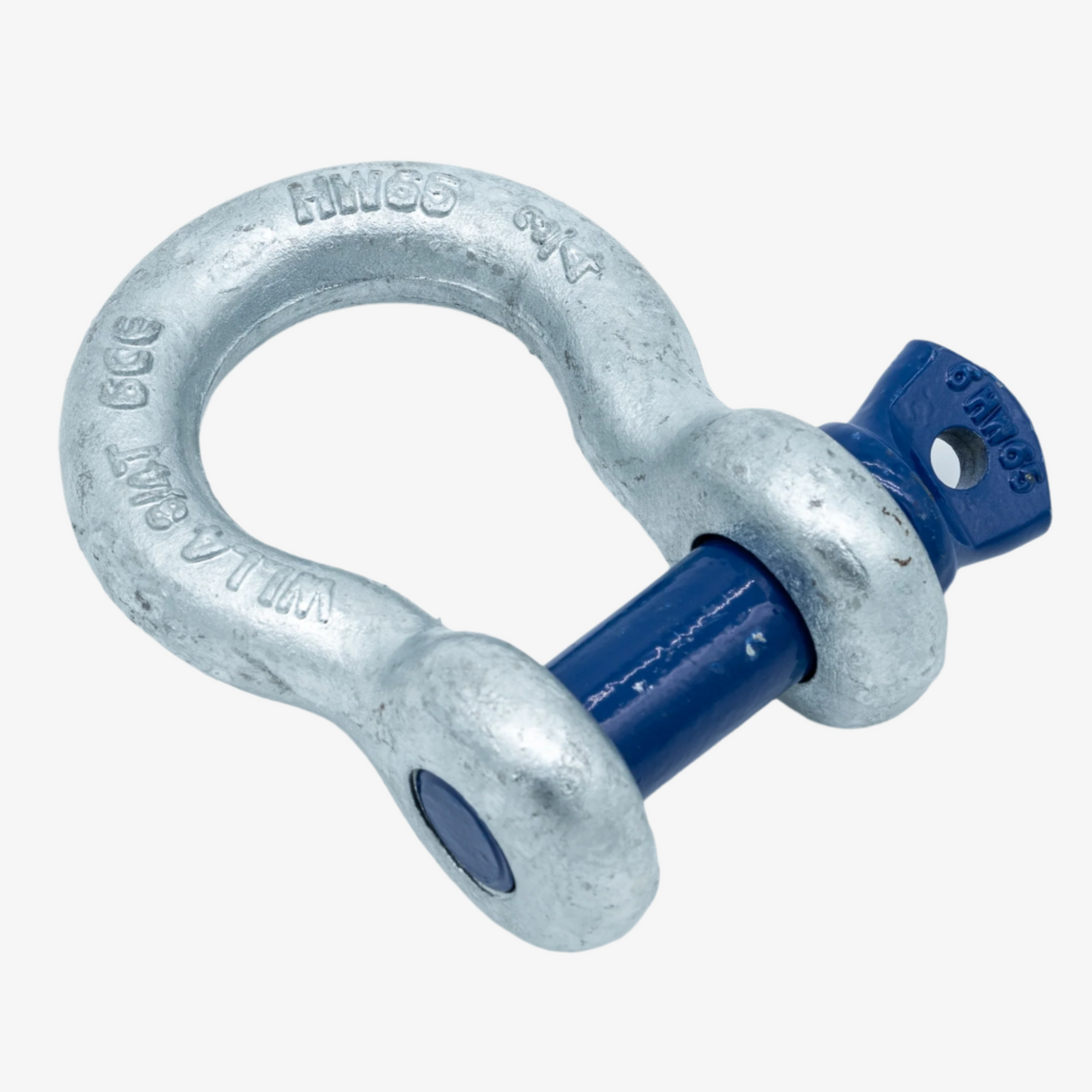

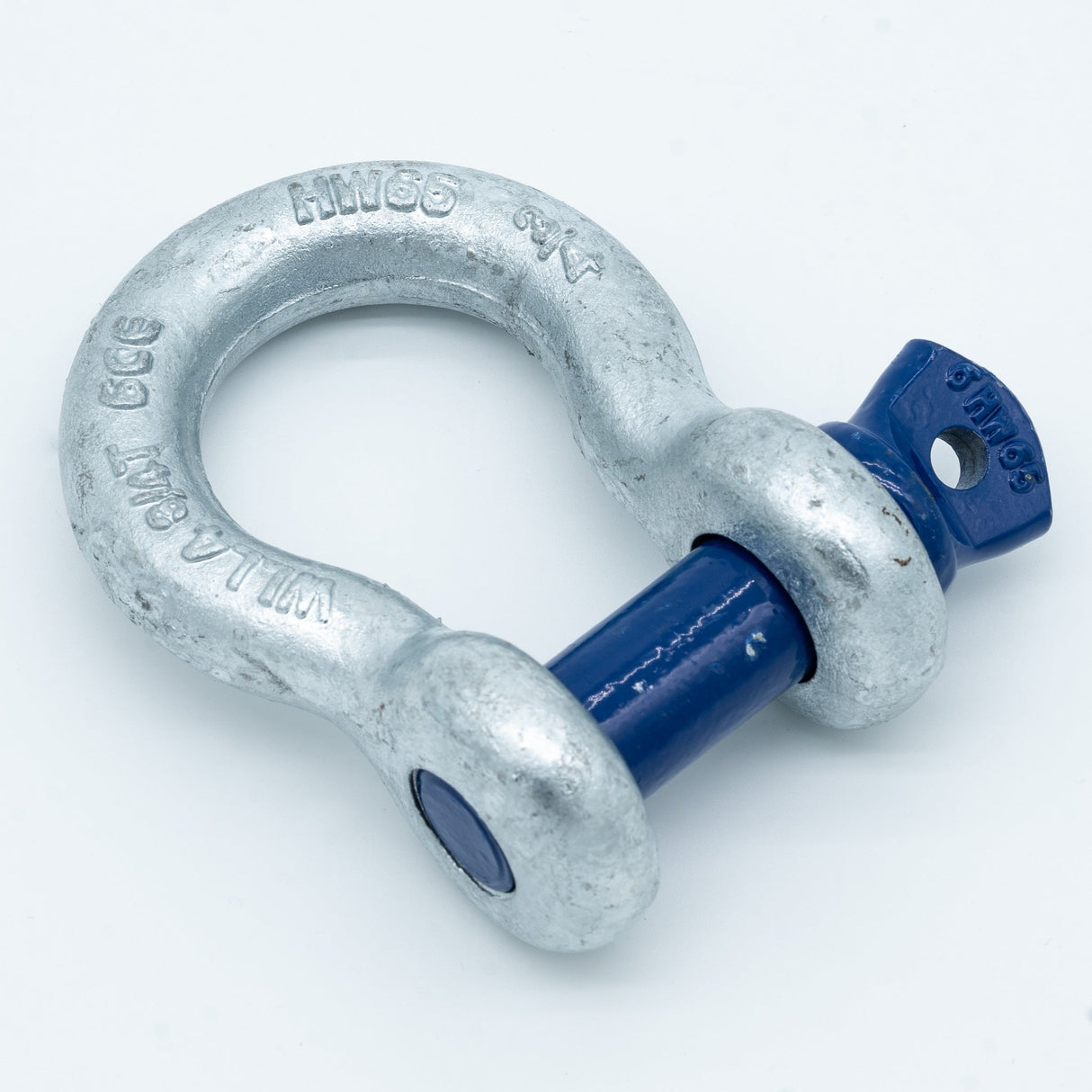

Szekla forma omega wysokiej wytrzymałości HA2 z bolcem oczkowym, ocynk

WALTERMANN  |  SKU: 2214HW04-0005
Nośność
3,71 zł bez VAT
Wysyłka obliczana przy kasie.

Szekla forma omega wysokiej wytrzymałości HA2 z bolcem oczkowym, ocynk

Suwmiarka typu Ω - łukowa - w wersji z wkręcaniem w korpus zacisku (HA2). Trzpień wkręcany jest w korpus zacisku i nie jest zabezpieczony w żaden inny sposób. Zaleca się odpowiednie dokręcenie sworznia, aby zapobiec jego niezamierzonemu poluzowaniu. Jarzmo służy do łączenia różnych elementów za pomocą liny lub łańcucha, służy głównie do częstego demontażu, który dzięki swojej konstrukcji jest szybki i prosty.

Współczynnik bezpieczeństwa zacisków wynosi 1:6. Oznacza to, że zacisk zostanie uszkodzony co najmniej w wysokości sześciokrotności DOR pokazanego w tabeli.

Szekla forma omega wysokiej wytrzymałości HA2 z bolcem oczkowym, ocynk

Wymiar Dopuszczalne obciążanie robocze DOR d1 d2 d3 d4 b1 b2 h2 Waga
--- kg mm mm mm mm mm mm mm kg
1/4 500 6,5 8 17 5/16 12 20 28 0,1
5/16 750 8,0 10 21 3/8 13 21 31 0,1
3/8 1000 10,0 11 25 7/16 16 26 36 0,1
7/16 1500 11,0 13 27 1/2 18 29 42 0,2
1/2 2000 13,0 16 30 5/8 21 33 48 0,3
5/8 3250 16,0 19 40 3/4 27 43 60 0,7
3/4 4750 19,0 22 48 7/8 32 51 71 1,0
7/8 6500 22,0 25 54 1 36 58 84 1,5
1 8500 25,0 29 60 1 1/8 43 68 95 2,4
11/8 9500 29,0 32 67 11/4 46 74 108 3,2
1 1/4 12000 32,0 35 76 1 3/8 52 82 119 4,3
1 3/8 13500 35,0 36 84 1 1/2 57 92 133 5,7
1 1/2 17000 38,0 41 92 1 5/8 60 98 146 7,8
1 3/4 25000 44,0 51 110 2 73 127 178 12,5
2 35000 51,0 57 127 2 1/4 83 146 197 18,5
2 1/2 55000 63,0 70 152 2 3/4 105 184 267 37,6

Kolekcje warte obejrzenia

WALTERMANN

Szekla forma omega wysokiej wytrzymałości HA2 z bolcem oczkowym, ocynk

Od 3,71 zł bez VAT

Szekla forma omega wysokiej wytrzymałości HA2 z bolcem oczkowym, ocynk

Suwmiarka typu Ω - łukowa - w wersji z wkręcaniem w korpus zacisku (HA2). Trzpień wkręcany jest w korpus zacisku i nie jest zabezpieczony w żaden inny sposób. Zaleca się odpowiednie dokręcenie sworznia, aby zapobiec jego niezamierzonemu poluzowaniu. Jarzmo służy do łączenia różnych elementów za pomocą liny lub łańcucha, służy głównie do częstego demontażu, który dzięki swojej konstrukcji jest szybki i prosty.

Współczynnik bezpieczeństwa zacisków wynosi 1:6. Oznacza to, że zacisk zostanie uszkodzony co najmniej w wysokości sześciokrotności DOR pokazanego w tabeli.

Szekla forma omega wysokiej wytrzymałości HA2 z bolcem oczkowym, ocynk

Wymiar Dopuszczalne obciążanie robocze DOR d1 d2 d3 d4 b1 b2 h2 Waga
--- kg mm mm mm mm mm mm mm kg
1/4 500 6,5 8 17 5/16 12 20 28 0,1
5/16 750 8,0 10 21 3/8 13 21 31 0,1
3/8 1000 10,0 11 25 7/16 16 26 36 0,1
7/16 1500 11,0 13 27 1/2 18 29 42 0,2
1/2 2000 13,0 16 30 5/8 21 33 48 0,3
5/8 3250 16,0 19 40 3/4 27 43 60 0,7
3/4 4750 19,0 22 48 7/8 32 51 71 1,0
7/8 6500 22,0 25 54 1 36 58 84 1,5
1 8500 25,0 29 60 1 1/8 43 68 95 2,4
11/8 9500 29,0 32 67 11/4 46 74 108 3,2
1 1/4 12000 32,0 35 76 1 3/8 52 82 119 4,3
1 3/8 13500 35,0 36 84 1 1/2 57 92 133 5,7
1 1/2 17000 38,0 41 92 1 5/8 60 98 146 7,8
1 3/4 25000 44,0 51 110 2 73 127 178 12,5
2 35000 51,0 57 127 2 1/4 83 146 197 18,5
2 1/2 55000 63,0 70 152 2 3/4 105 184 267 37,6

Nośność

  • 0,5t
  • 0,75t
  • 1t
  • 1,5t
  • 2t
  • 3,25t
  • 4,75t
  • 6,5t
  • 8,5t
  • 9,5t
  • 12t
  • 13,5t
  • 17t
  • 25t
  • 35t
  • 55t
