Wciągnik łańcuchowy dźwigniowy KITO - LB010, nośność 1000kg
Podnośniki grzechotkowe serii LB japońskiego producenta KITO. Dzięki solidnej konstrukcji seria LB nadaje się do ciężkich warunków pracy i pracy ciągłej.
Zgodnie z wymogami dyrektywy 2006/42/WE i normy technicznej EN 13157.
- Solidny mechaniczny hamulec obciążenia, który zwiększa bezpieczeństwo operatora.
- Uszczelnione przekładnie i hamulce są zabezpieczone przed wodą i brudem.
- Ładowność 1t.
- Waga 5,9 kg.
- Niklowany łańcuch o klasie wytrzymałości 10 1000 N/mm² zgodnie z EN 818-7.
- Haki aluminiowe z blokadą zabezpieczającą.
- Ergonomiczny uchwyt dźwigni podnośnika.
- Śruby z zamkniętymi nakrętkami odporne na uszkodzenia.
- Zakryta śruba jarzma haka podnośnikowego zabezpieczona przed uszkodzeniem.
- Swobodny transport łańcucha poprzez wyciągnięcie koła swobodnego transportu.
- Odporny na wilgoć układ hamulcowy z 2 zatrzaskami i 2 niezawierającymi azbestu segmentami ciernymi.
| Model | Dopuszczalne obciążanie robocze DOR | Długość dżwigu | Fmax | Łańcuch | Ilość pętli łańcucha | Obciążenie testowane | Waga netto | Waga brutto | Waga na kolejny metr 1m dżwigu |
| --- | kg | m | N | mm | --- | kg | kg | kg | kg |
| LB008 | 800 | 1,5 | 284 | 5,6 × 15,7 | 1 | 1200 | 5,7 | 6,0 | 0,7 |
| LB010 | 1000 | 1,5 | 353 | 5,6 × 15,7 | 1 | 1500 | 5,9 | 6,2 | 0,7 |
| LB016 | 1600 | 1,5 | 333 | 7,1 × 19,9 | 1 | 2400 | 8,0 | 8,3 | 1,1 |
| LB025 | 2500 | 1,5 | 363 | 8,8 × 24,6 | 1 | 3800 | 11,2 | 11,6 | 1,7 |
| LB032 | 3200 | 1,5 | 363 | 10,0 × 28,0 | 1 | 4800 | 15,0 | 16,0 | 2,3 |
| LB063 | 6300 | 1,5 | 372 | 10,0 × 28,0 | 2 | 7900 | 26,0 | 27,0 | 4,7 |
| LB090 | 9000 | 1,5 | 382 | 10,0 × 28,0 | 3 | 11300 | 40,0 | 42,0 | 7,0 |

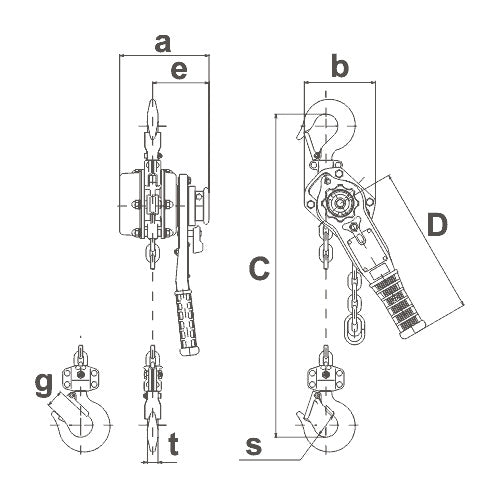

Rysunek dotyczy rozmiarów 800kg - 3200kg:
| Model | a | b | C | D | e | g | s | t |
| --- | mm | mm | mm | mm | mm | mm | mm | mm |
| LB008 | 144 | 119 | 280 | 245 | 97 | 23,5 | 35,5 | 14,0 |
| LB010 | 144 | 119 | 300 | 245 | 97 | 29,0 | 42,5 | 15,0 |
| LB016 | 159 | 126 | 335 | 265 | 100 | 32,0 | 42,5 | 19,0 |
| LB025 | 173 | 150 | 375 | 265 | 102 | 36,5 | 47,0 | 21,0 |
| LB032 | 190 | 159 | 395 | 415 | 112 | 39,0 | 50,0 | 24,5 |
| LB063 | 190 | 217 | 540 | 415 | 112 | 50,0 | 60,0 | 34,0 |
| LB090 | 190 | 304 | 680 | 415 | 112 | 72,5 | 85,0 | 41,5 |
