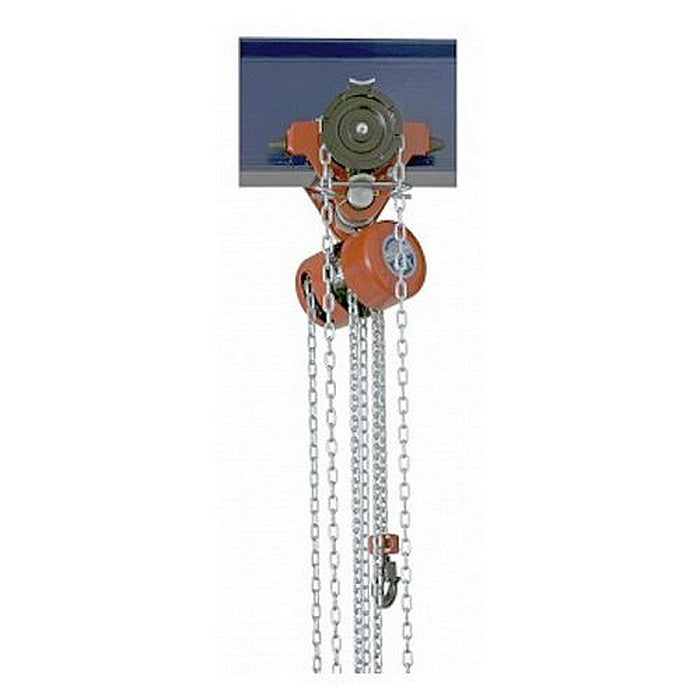

Wciągnik łańcuchowy przejezdny BRANO - Z220-A, nośność 1600kg

Wciągnik łańcuchowy przejezdny BRANO - Z220-A, nośność 1600kg

Ręczny wciągnik mobilny Z220/0,5t – 10t Brano przeznaczony jest do podnoszenia, opuszczania i przemieszczania ładunków w obszarze toru suwnicy.

Zgodnie z wymogami dyrektywy 2006/42/WE i czeskimi normami technicznymi ČSN EN ISO 12100 i ČSN EN 13157+A1.

Zastosowanie jako wciągnik serwisowy do prac montażowych i konserwacyjnych w wszelkiego rodzaju urządzeniach technologicznych w miejscach bez konieczności stosowania źródła zasilania elektrycznego.

Może być również stosowany w przestrzeniach zagrożonych wybuchem (etykieta NEXP).

Prosta konstrukcja, łatwe dopasowanie kota do szerokości toru żurawia.
Łatwa operacja.
Minimalne wymagania konserwacyjne.

Wciągnik przewoźny Z220/0,5-10t BRANO przeznaczony jest do jazdy po poziomym torze suwnicy.
Może wjeżdżać zarówno na profile z kołnierzem ukośnym (profile walcowane „I”), jak i na profile z kołnierzem prostym (profile typu „IPE, HEA, HEB, HEM”)

Wciągnik mobilny Z220/0,5-10t jest zwykle produkowany z podstawowym podnośnikiem wynoszącym 3 m.
Możliwość wyboru wysokości podnoszenia od 3m do 12m.

Typ Z220-C pozwala na rozszerzenie zastosowania o większy zakres szerokości pasów belek.

Typ Z220-A oferujemy w następujących rozmiarach: nośność 500kg, nośność 1000kg, nośność 1600kg, nośność 3200kg, nośność 5000kg.

Typ Z220-B oferujemy w następujących rozmiarach: nośność 500kg, nośność 1000kg, nośność 1600kg, nośność 3200kg, nośność 5000kg.

Model	Dopuszczalne obciążanie robocze DOR	a	d	d1	D	e min	L min	r	k	b - I belka (I, IPE, HEA, HEB,HEM)	R - I belka (I, IPE, HEA, HEB,HEM)
---	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
Z220-A *	0,5 t	245	30	55	109	18,5	290	87	95	58-113	1000
Z220-B *	0,5 t	245	30	55	109	18,5	290	87	95	58-226	1000
Z220-C *	0,5 t	245	30	55	109	18,5	290	87	95	125-300	1000
Z220-A *	1,0 t	245	36	55	109	23,5	340	87	95	58-113	1000
Z220-B *	1,0 t	245	36	55	109	23,5	340	87	95	58-226	1000
Z220-C *	1,0 t	245	36	55	109	23,5	340	87	95	125-300	1000
Z220-A	1,6 t	350	43	100	230	29,5	457	140	136	58-113	1700
Z220-B	1,6 t	350	43	100	230	29,5	457	140	136	58-226	1700
Z220-C	1,6 t	350	43	100	230	29,5	457	140	136	137-300	1700
Z220-A	3,2 t	435	50	133	280	35,5	575	170	162	82-125	2500
Z220-B	3,2 t	435	50	133	280	35,5	575	170	162	82-226	2500
Z220-C	3,2 t	435	50	133	280	35,5	575	170	162	160-300	2500
Z220-A	5,0 t	505	56	148	345	39,5	660	218	227	90-137	2800
Z220-B	5,0 t	505	56	148	345	39,5	660	218	227	90-226	2800
Z220C	5,0 t	505	56	148	345	39,5	660	218	227	170-300	2800
Z220	7,5 t	685	56	196	345	43,0	875	300	222	125-185 (I)	5000
Z220-C	7,5 t	685	56	196	345	43,0	875	300	222	146-300	5000
Z220	10,0 t	765	63	228	428	47,0	920	328	256	125-185 (I)	9000
Z220-C	10,0 t	765	63	228	428	47,0	920	328	256	180-300	9000

* - nie nadaje się do profilu HEM
b – zakres szerokości pasa belki.
R – minimalny promień krzywizny drogi kołowania.
Wymiary z rysunku L, m, n podano w tabeli wymiarów podnośnika jednodźwigarowego Z420.
